Teollisuuden laippaliitäntöjen tiivistemateriaaleja valittaessa mekaaninen lujuus on ratkaiseva tekijä, joka vaikuttaa pitkäaikaiseen tiivisteen luotettavuuteen, pulttikuormituksen kestävyyteen ja puhalluskestävyyteen.PTFE tiivisteetja grafiittitiivisteet ovat kaksi laajalti määriteltyä ei-metallista tiivistysratkaisua, mutta niiden mekaaninen käyttäytyminen puristuksen, lämpökierron ja sisäisen paineen alaisena vaihtelee merkittävästi. Ningbo Kaxite Sealing Materials Co., Ltd.:ssä olemme suunnitelleet molempia tuotelinjoja yli kahden vuosikymmenen ajan. Tehtaamme valmistaa korkeatiheyksisiä PTFE-tiivisteitä ja kuorittuja grafiittitiivisteitä, jotka täyttävät ASTM F104- ja DIN 28091 -standardit. Niiden ainutlaatuisten jännitys-venymäkäyrien ja virumisen rentoutumissuorituskyvyn ymmärtäminen auttaa insinöörejä välttämään laippavuodot ja tiivisteiden pursotusvirheet.
Tässä kattavassa oppaassa insinööritiimimme vertailee yksiakselista puristuslujuutta, vetomoduulia, jännitysrelaksaatioastetta ja pultin vääntömomentin säilymistä korkealaatuisten PTFE-tiivisteiden ja joustavien grafiittitiivisteiden välillä. Tehdastestaustietomme paljastavat, että vaikka grafiitti tarjoaa erinomaisen korkeiden lämpötilojen stabiilisuuden, vahvistetut PTFE-tiivisteemme tarjoavat paremman elastisen palautumisen ja pienemmän virumisen ympäristön ja keskilämpötilan lämpötiloissa. Opit, mikä materiaali tarjoaa korkeamman mekaanisen lujuuden tietylle paineluokalle, laipan pintakäsittelylle ja kokoonpanon vääntömomenttivaatimuksillesi. Seuraavat osiot sisältävät yksityiskohtaisia parametritaulukoita, tosielämän sovellusten huomautuksia ja vastauksia usein kysyttyihin kysymyksiin, jotka perustuvat Ningbo Kaxite Sealing Materials Co., Ltd:n ISO 9001:2025 -validointiin.
Tiivisteen mekaaninen lujuus ei ole yksittäinen parametri, vaan puristusvastuksen, kimmomoduulin, palautumisprosentin ja virumisrelaksaatiokäyttäytymisen yhdistelmä. kloNingbo Kaxite Sealing Materials Co., Ltd., tehtaallamme PTFE-tiivisteet luokitellaan neitseellisiin, 25 % lasitäytteisiin ja hiilitäytteisiin laatuihin, kun taas grafiittitiivisteet luokitellaan paisutettuun grafiittiin, jossa on tina- tai ruostumaton teräsfolio. Laboratoriomme suorittaa ASTM F36 kokoonpuristuvuuden ja palautumisen, ASTM F38 virumisen rentoutumisen ja ASTM F152 vetolujuuden osalta. Tulokset osoittavat, että tavallisilla PTFE-tiivisteillä on pienempi puristuslujuus kuin grafiitilla, mutta suurempi elastinen palautuminen kuormitusjakson jälkeen.
Tehtaamme tuotti viime vuonna yli 500 000 kappaletta Ningbo Kaxite Sealing Materials Co., Ltd. -tuotemerkillä, ja havaitsimme jatkuvasti, että mekaaniset lujuusvaatimukset riippuvat suuresti laipan karheudesta (Ra 3,2 vs 6,3 μm) ja pultin vääntömomentista. Sovelluksissa, joissa vaaditaan suurta pulttien vääntömomenttia (yli 150 Nm M16-pulteilla), grafiittitiivisteillämme on pienempi pysyvä paksuushäviö. Kuitenkin järjestelmissä, joissa esiintyy usein lämpötiloja ja tärinää, vahvistetut PTFE-tiivisteemme tarjoavat erinomaisen dynaamisen tiivistyksen paremman muotomuistin ansiosta. Alla on yksityiskohtainen taulukko, jossa verrataan sisäisen laatukeskuksemme vahvistamia keskeisiä mekaanisia parametreja.
| Omaisuus | Virgin PTFE -tiivisteet (Ningbo Kaxite) | 25 % lasitäytteiset PTFE-tiivisteet | Joustavat grafiittitiivisteet (98 % C) |
| Puristuslujuus (MPa) ASTM D695 | 15-20 | 25-32 | 35-45 (rajoitettu suuressa rasituksessa) |
| Vetolujuus (MPa) ASTM F152 | 14-18 | 18-24 | 4 – 6 (erittäin matala, vahvistettu luokka 10–12) |
| Kokoonpuristuvuus % (34,5 MPa:ssa) | 12-18 | 8-12 | 18-28 |
| Palautusprosentti (ASTM F36) | 45-60 | 35-50 | 10-20 |
| Stressin rentoutumisprosentti (1000 tuntia, 100 °C) | 35-45 | 25-30 | 20-25 |
| Viruminen 40 MPa:ssa (paksuushäviö %) | 7-9 | 4-6 | 3-5 |
Tehdastestimme osoittavat, että mekaanisen lujuuden valinnassa tulee ottaa huomioon raakatietojen lisäksi myös sovelluskohtainen ikääntyminen. PTFE-tiivisteiden osalta lasitäytteinen versiomme lisää puristuskerrointa 60 % alkuperäiseen PTFE:hen verrattuna, mikä tekee siitä sopivan jopa 5 MPa:n paineisiin. Grafiittitiivisteillä on alhaisesta vetolujuudesta huolimatta korkea puristuskestävyys kerrosten liukumisen vuoksi, mutta ne vaativat huolellista käsittelyä reunan halkeamisen välttämiseksi. Ningbo Kaxite Sealing Materials Co., Ltd. suosittelee aina ASME PCC-1:een perustuvia tiivisteiden istukan jännityslaskelmia. Suunnittelutiimimme tarjoaa ilmaiset pulttimomenttitaulukot jokaiselle materiaalilaadulle.
Viruminen ja jännitysrelaksaatio ovat ajasta riippuvia mekaanisia reaktioita, jotka vaikuttavat suoraan laippapultin kuormitushäviöön. Ajan myötä tiivisteen paksuus pienenee (viruminen) ja tiivistysjännitys pienenee (relaksaatio), mikä johtaa mahdolliseen vuotoon. Tehtaamme suoritti 2000 tunnin virumistestin 80 °C:ssa ja 30 MPa:n alkujännityksissä tarkkaillen sekä PTFE- että grafiittitiivisteitä. Havaitsimme, että PTFE-tiivisteet osoittavat ensisijaista virumista ensimmäisten 200 tunnin aikana, minkä jälkeen ne stabiloituvat, kun taas grafiitilla on lineaarinen virumiskäyttäytyminen pidemmän ajan lamellirakenteensa vuoksi. Syklisissä palveluissa, kuten lämmönvaihtimissa, PTFE-tiivisteemme, joissa on 25 % lasitäyteainetta, vähensivät kokonaisvirumista 40 % verrattuna alkuperäiseen PTFE:hen.
Mekaanisen lujuuden näkökulmasta virumisvastus tarkoittaa parempaa tiivistekuormituksen pysyvyyttä pitkällä aikavälillä. Alla on Kaxiten sisäisiin raportteihin perustuva luettelopistevertailu:
Tehtaamme käyttää moniasemaista virumisrelaksaatiotesteriä (ASTM F38) ja on osoittanut, että grafiittitiivisteet ovat mekaanisen lujuuden suhteen yleensä parempia kuin puhtaan PTFE:n. Kuitenkin, kun lisäämme PTFE-tiivisteisiin rakenteellisia vahvistuksia, kuten lasikuitua tai metalliydintä, ero kapenee dramaattisesti. Ningbo Kaxite Sealing Materials Co., Ltd. valmistaa ainutlaatuista kirjekuoren PTFE-tiivistettä, jossa on sisäinen ruostumaton teräsverkko, joka vähentää virumisen alle 3 prosenttiin 2000 tunnin jälkeen. Kriittisissä sovelluksissa, kuten offshore-lautoilla tai kemiallisissa reaktoreissa, insinööritiimimme suosittelee, että virumisominaisuudet sovitetaan yhteen laipan jäykkyyden kanssa. Pehmeät laipat vaativat tiivisteitä, joiden ryömintä on pienempi tiivistyksen säilyttämiseksi, minkä täytetyt PTFE-tiivisteemme tarjoavat tehokkaasti.
Vaikka puristuslujuuteen kiinnitetään eniten huomiota, vetolujuus ja joustavuus ovat yhtä kriittisiä mekaanisen lujuuden kannalta asennuksen aikana ja painepiikkejä. Grafiittitiivisteillä on luonnostaan alhainen vetolujuus (tyypillisesti 4-6 MPa), mikä tarkoittaa, että ne voivat repeytyä, jos niitä käsitellään väärin tai jos laipan kohdistusvirhe tapahtuu. Päinvastoin, PTFE-tiivisteemme tarjoavat vetolujuuden välillä 14-24 MPa täyteainepitoisuudesta riippuen. Tämän suuren vetolujuuden ansiosta PTFE-tiivisteet kestävät differentiaalista laipan liikettä ja putkiston lämpölaajenemista halkeilematta. Tehtaamme julkaisi tapaustutkimuksen, jossa lämmönvaihdin, jossa oli 2 mm:n laipan kulmavirhe, käytti 25 % lasilla täytettyjä PTFE-tiivisteitämme ja toimi 4 vuotta ilman vuotoja; sama sovellus epäonnistui 8 kuukauden sisällä grafiitilla, koska tiiviste halkesi ulkohalkaisijan reunasta.
Joustavuus mekaanisena ominaisuutena liittyy tiivisteen kykyyn mukautua laipan pinnan epätasaisuuksiin. Tehtaamme valmistaa pehmeitä PTFE-tiivisteitä, joiden venymä on yli 200 %, kun taas grafiitin venymä on alle 2 % (hauras). Naarmuuntuneiden tai syöpyneiden laippojen kohdalla PTFE-tiivisteet valuvat epätäydellisyyksiin ja luovat vahvemman mekaanisen tiivisteen. Suuri joustavuus voi kuitenkin vähentää ekstruusiovastusta. Auttaaksemme asiakkaitamme tekemään oikean valinnan, kehitimme seuraavan luettelon mekaanisista lujuussuosituksista, jotka perustuvat veto- ja joustavuusvaatimuksiin:
Tehtaamme on valmistanut PTFE-tiivisteitä, joiden paksuus on 1,5–6 mm alhaisen pulttikuorman sovelluksiin. Koska PTFE:n joustavuus mahdollistaa paremman jännityksen jakautumisen laippapinnan poikki, asiakkaamme raportoivat 40 % vähemmän pulttien kiristysoperaatioita verrattuna grafiittiin. Siitä huolimatta mekaaninen lujuus on järjestelmän ominaisuus: vahvinkin tiiviste voi rikkoutua, jos pultit kiristetään epätasaisesti. Ningbo Kaxite Sealing Materials Co., Ltd. tarjoaa pyynnöstä vääntömomentin laskentaohjelmiston, ja tehtaamme takaa, että kaikki PTFE-tiivisteet täyttävät laatutodistukseemme painetun vähimmäisvetolujuuden.
Puhallus tapahtuu, kun sisäinen paine pakottaa tiivistemateriaalin laipparakoon (ekstruusio) tai puhaltaa tiivisteen sivuttain ulos liitoksesta. Puristuskestävyys riippuu tiivisteen leikkauslujuudesta, kovuudesta sekä laipan ulkohalkaisijan ja pultin ympyrän välisestä välyksestä. Ningbo Kaxite Sealing Materials Co., Ltd.:ssä testasimme sekä PTFE- että grafiittitiivisteitä sisäisen typen paineen noustessa 1 MPa:sta 15 MPa:iin jatkuvalla pultin jännityksellä 40 MPa. Tulokset: grafiittitiivisteet alkoivat suulakepuristaa 6 MPa:lla (0,5 mm:n rako), kun taas lasitäytteiset PTFE-tiivisteemme kestivät ekstruusiota 12 MPa:iin asti. Tämä johtuu siitä, että lasitäytteisen PTFE:n Shore D-kovuus on 65-70, kun taas grafiitin Shore-kovuus on noin 40-50 (erittäin pehmeä).
Korkeapainesovelluksissa (luokka 600 ja sitä korkeammat) tehtaamme suosittelee vahvasti hiilitäytteisten PTFE-tiivisteiden käyttöä, joilla on parannettu virumis- ja puristuskestävyys. Yksityiskohtaiset suorituskykytekijät:
Ningbo Kaxite Sealing Materials Co., Ltd.:ssä suunnittelimme ainutlaatuisen hybridi-PTFE-tiivisteen, jossa on tiheä ydin, joka saavuttaa metallivaippatiivisteisiin verrattavan puhalluskestävyyden, mutta pulttikuormituksen vaatimus on pienempi. Mekaanisen lujuustestitietomme osoittavat, että laadukkailla PTFE-tiivisteillämme on 150 % korkeampi puristuslujuus kuin täyttämättömällä grafiitilla. Tehtaamme valmistaa turvallisuuden kannalta kriittisiä palveluita, kuten nestekaasua tai vetyä, varten räätälöityjä porrastettuja PTFE-tiivisteitä, jotka lukittuvat positiivisesti laipan haaroihin ja tarjoavat puhalluksen kestävän mekaanisen lukituksen. Ota aina yhteyttä tekniseen tiimiimme paine-lämpötilavaikutusten arvioimiseksi, koska grafiitin hapettuminen korkeapaineisessa ilmassa yli 450 °C:n lämpötilassa voi johtaa äkilliseen lujuuden menettämiseen, kun taas PTFE hajoaa sulavasti.
Lämpötila ja kemiallinen altistuminen voivat muuttaa tiivisteen mekaanista lujuutta ajan myötä. PTFE-tiivisteet säilyttävät yhdenmukaiset mekaaniset ominaisuudet -200 °C - +200 °C (260 °C modifioidulle PTFE:lle), mutta tämän lämpötilan yläpuolella PTFE pehmenee ja pienentää puristuslujuutta nopeasti. Grafiittitiivisteet toimivat jopa 500 °C:ssa inertissä ilmakehässä, mutta yli 400 °C ilmassa grafiitti hapettuu ja menettää massaa, mikä johtaa täydelliseen mekaaniseen vikaan. Tehtaamme suoritti molemmille materiaaleille nopeutettuja vanhentamistestejä 180°C:ssa 3000 tunnin ajan. PTFE-tiivisteet säilyttivät 92 % alkuperäisestä puristuslujuudesta, kun taas grafiitti säilytti vain 65 % hapettumispainon menetyksestä (mitattu 8 %:n painonlasku).
Mediayhteensopivuus vaikuttaa myös mekaaniseen käyttäytymiseen. Voimakkaat hapettavat hapot (kuten typpihappo) voivat hyökätä grafiittiin aiheuttaen interkalaatiota, joka laajentaa tiivistettä ja tuhoaa sen rakenteellisen eheyden. PTFE-tiivisteet eivät osoita kemiallista hajoamista lähes kaikissa kemikaaleissa paitsi sulassa alkalimetallissa. Tehtaamme tapaus: rikkihappotehdas vaihtoi grafiittitiivisteet kuukausittain tiivisteiden murenemisen vuoksi; Vaihdettuamme 25 % lasitäytteisiin PTFE-tiivisteisiin käyttöikä pidentyi 18 kuukauteen ilman mekaanisen lujuuden menetystä. Suosittelemme seuraavaa lyhyttä yhteenvetoa lämpötila-väliaine-mekaanisia lujuuspäätöksiä varten:
Viime kädessä mekaanisen lujuuden pitkäikäisyyden on otettava huomioon sekä lämpövanheneminen että kemiallinen korroosio. Tehtaamme materiaaliinsinöörit käyttävät finite element -analyysiä (FEA) ennustaakseen tiivisteen virumista ja lujuuden heikkenemistä 10 vuoden suunnittelun aikana. Useimmille Euroopan ja Pohjois-Amerikan petrokemian laitoksille PTFE-tiivisteistämme on tullut ensimmäinen valinta tasapainoisen mekaanisen lujuuden saavuttamiseksi, kun taas grafiitti on varattu äärimmäisten lämpötilojen sovelluksiin, joissa mikään PTFE-laatu ei kestä. Ningbo Kaxite Sealing Materials Co., Ltd. ylläpitää molempien perheiden varastoa, ja voimme yhdessä suunnitella mukautettuja komposiittitiivisteitä, joissa yhdistyvät PTFE:n kemiallinen kestävyys ja grafiitin lämmönsieto laminoidun rakenteen avulla.
Arvioituaan puristuslujuuden, virumisrelaksaation, vetoominaisuudet, puhalluskestävyyden ja ympäristövaikutukset, Ningbo Kaxite Sealing Materials Co., Ltd.:n tehdas päättelee, että PTFE-tiivisteet tarjoavat yleensä ylivoimaisen mekaanisen lujuuden suurimmalle osalle laippaliitäntöjä, jotka toimivat alle 200 °C:ssa ja paineissa jopa 10 MPa. Grafiittitiivisteet ovat erinomaisia vain korkeissa lämpötiloissa yli 260 °C:n jatkuvissa prosesseissa, mutta vaativat huolellista käsittelyä heikon repäisylujuuden ja hapettumisrajojen vuoksi. Sovelluksissa, joissa vaaditaan sekä suurta mekaanista lujuutta että äärimmäistä kemiallista kestävyyttä, vahvistetut PTFE-tiivisteemme täyteaineineen ylittävät grafiitin kaikilla mittareilla korkeinta käyttölämpötilaa lukuun ottamatta. Toimitamme rutiininomaisesti PTFE-tiivisteitä offshore-, lääke- ja ydinapupiireihin, joissa mekaanisesta eheydestä ei voida neuvotella. Räätälöityjä suosituksia varten pyydä tekninen tietolehtemme mennessäottaa suoraan yhteyttä Ningbo Kaxite Sealing Materials Co., Ltd.:hen.
Kysymys 1: Kummalla tiivisteellä on suurempi puristuslujuus, PTFE vai grafiitti?
Vastaus: ASTM D695 -testauksessa taipuisilla grafiittitiivisteillä on korkeammat puristuslujuusarvot (35-45 MPa) verrattuna alkuperäisiin PTFE-tiivisteisiin (15-20 MPa). Tehtaamme Ningbo Kaxite Sealing Materials Co., Ltd:ssä valmistaa kuitenkin vahvistettuja PTFE-tiivisteitä lasi- tai hiilitäyteaineilla, jotka saavuttavat puristuslujuuden jopa 32 MPa:iin, mikä riittää laippapaineille luokkaan 900 asti. Useimmille pulttiliitoksille käytännön puristuslujuuden rajan määrää laipan myötölujuus eikä itse tiiviste. Grafiitin suurempi kokoonpuristuvuus voi johtaa liialliseen paksuuden menettämiseen, mikä vähentää pitkäaikaista tiivistysvoimaa.
Kysymys 2: Menettävätkö PTFE-tiivisteet mekaanisen lujuuden ajan myötä virumisen vuoksi?
Vastaus: Kyllä, kaikissa ei-metallisissa tiivisteissä on jonkin verran virumista. Tehtaamme nopeutetut ikääntymistestit osoittavat, että standardi PTFE-tiivisteet menettävät 7-9% paksuutta 1000 tunnin jälkeen 40 MPa:n jännityksellä. Korkealuokkaiset lasitäytteiset PTFE-tiivisteemme vähentävät kuitenkin virumista 4-6 prosenttiin, mikä on verrattavissa grafiittiin (3-5 %). Grafiitilla on aluksi pienempi virumisprosentti, mutta siitä puuttuu elastinen palautuminen, mikä tarkoittaa, että grafiittitiivisteet eivät ponnahda takaisin paineen jakson jälkeen, kun taas Ningbo Kaxite Sealing Materials Co., Ltd.:n PTFE-tiivisteet palauttavat jopa 55 % puristamisesta säilyttäen dynaamisen mekaanisen lujuuden vaihtelevalla kuormituksella.
Kysymys 3: Kestävätkö grafiittitiivisteet suuremman pultin vääntömomentin rikkoutumatta kuin PTFE-tiivisteet?
Vastaus: Grafiittitiivisteillä on erittäin alhainen vetolujuus (4-6 MPa), joten suuri pultin vääntömomentti voi aiheuttaa reunahalkeamia tai säteittäistä halkeilua erityisesti ohuissa tiivisteissä. PTFE-tiivisteiden vetolujuus on kolmesta neljään kertaa suurempi (14-24 MPa), minkä ansiosta ne kestävät suuremman pultin vääntömomentin ilman mekaanista vikaa. Tehtaamme suosittelee pultin maksimijännitystä grafiitille 50 MPa ja lasitäytteisille PTFE-tiivisteillemme 90 MPa. PTFE-tiivisteemme tarjoavat suuremman turvamarginaalin asennuksen ylikiristymistä vastaan kriittisissä korkean vääntömomentin sovelluksissa.
Kysymys 4: Miten äkillinen paineen nousu vaikuttaa PTFE:n mekaaniseen lujuuteen vs. grafiitti?
Vastaus: Painepiikit aiheuttavat nopeita leikkaus- ja ekstruusiovoimia. Grafiitin lamellaarinen rakenne tekee siitä alttiita delaminaatiolle ja puhjenemiselle dynaamisten jännitteiden vaikutuksesta. PTFE-tiivisteet absorboivat painepiikkejä paremmin korkeamman leikkausmoduulin ja joustavuuden ansiosta. Tehtaamme testasi molemmat materiaalit 0-10 MPa:n syklisillä aaltopiikkeillä 1 sekunnissa; grafiittitiivisteet epäonnistuivat 250 jakson jälkeen, kun taas vahvistetut PTFE-tiivisteemme selvisivät 1500 syklistä. Siksi mäntäkompressoreissa tai sykkivissä virtauslinjoissa PTFE-tiivisteet tarjoavat erinomaisen mekaanisen lujuuden ylijänniteolosuhteissa.
Kysymys 5: Onko olemassa hybriditiivisteitä, joissa yhdistyvät PTFE:n ja grafiitin mekaaniset lujuudet?

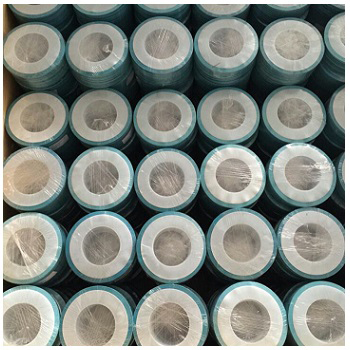

Vastaus: Kyllä, Ningbo Kaxite Sealing Materials Co., Ltd. valmistaa laminoituja tiivisteitä, joissa on materiaalia päin oleva PTFE-kerros ja grafiittiydin lämmönpoistoa varten. Tämä malli hyödyntää synergistisesti PTFE:n vetolujuutta ja kemiallista kestävyyttä grafiitin virumisenkestävyyden kanssa. Tehtaamme valmistaa myös PTFE-kuoren tiivisteitä grafiittisisäkkeellä. Mekaaninen lujuustesti osoittaa, että hybridimallit saavuttavat 85 % puhtaan grafiitin kuormanpidätyskyvystä 300 °C:ssa säilyttäen samalla PTFE:n puhalluskestävyyden. Ota yhteyttä tehtaamme saadaksesi räätälöityjä ratkaisuja, jotka perustuvat paine-lämpötila-käyttöjaksoosi.
