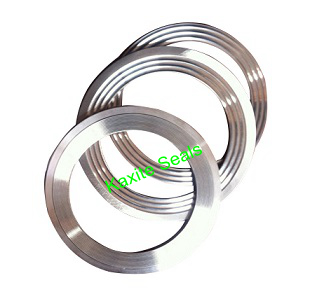

Vaativissa teollisuusympäristöissä tiivistyskyky on kriittinen turvallisuuden, tehokkuuden ja ympäristövaatimusten kannalta. Monien saatavilla olevien tiivistetyyppien joukossa hammastettu tiiviste – joka tunnetaan myös nimellä Kammprofile-tiiviste tai uritettu tiiviste – erottuu kyvystään tuottaa luotettavaa tiivistystä äärimmäisissä lämpötila-, paine- ja lämpökiertoolosuhteissa. Mutta mikä on sahalaitainen tiiviste? Pohjimmiltaan se on metallitiiviste, jossa on sarja samankeskisiä hammastuksia tai uria tiivistepinnassa, tyypillisesti peitetty pehmeällä pintamateriaalilla, kuten grafiitilla, PTFE:llä tai ei-asbestimateriaalilla. Hammasta muodostuu useita tiivistyslinjoja, jotka keskittävät puristuskuorman ja varmistavat tiiviin tiiviyden myös silloin, kun laipan olosuhteet eivät ole ihanteelliset. Ningbo Kaxite Sealing Materials Co., Ltd.:ssä tehtaamme on valmistanut korkean suorituskyvynSahalaitaiset tiivisteetyli kahden vuosikymmenen ajan palvellen teollisuudenaloja öljystä ja kaasusta kemialliseen käsittelyyn ja sähköntuotantoon.
Mutta miten hammastettu tiiviste parantaa tiivistyskykyä verrattuna perinteisiin litteisiin metallitiivisteisiin tai kierretiivisteisiin? Vastaus löytyy sen ainutlaatuisesta mekaanisesta vuorovaikutuksesta laippapintojen kanssa. Puristettaessa hammastukset uppoavat hieman pintamateriaaliin, mikä luo erittäin tehokkaan suojan vuotoa vastaan. Metallisydän tarjoaa rakenteellista lujuutta ja painetta vastaan, kun taas pehmeä pinta mukautuu laipan epätasaisuuksiin ja epätasaisuuksiin. Tämä yhdistelmä tuottaa poikkeuksellisen tiiviyden suhteellisen alhaisella pultin esijännityksellä, mikä vähentää laipan vaurioiden riskiä ja yksinkertaistaa huoltoa. Lisäksi sahalaitainen tiiviste tarjoaa erinomaisen lämmönkestävyyden, koska metalliydin ja hammastukset mukautuvat liikkeelle menettämättä tiivistysvoimaa. Tämä artikkeli tarjoaa kattavan teknisen syvällisen sukeltamisen hammastettuun tiivistesuunnitteluun, materiaalien valintaan, suorituskykytietoihin ja sovellusten parhaisiin käytäntöihin sekä yksityiskohtaiset tiedot tehtaamme laajasta tuotevalikoimasta.
Sahalaitaisen tiivisteen ylivoimainen tiivistystehokkuus perustuu jännityskeskittymisperiaatteeseen. Toisin kuin litteässä tiivisteessä, joka perustuu tasaiseen puristukseen suurella alueella, sahalaitaisessa tiivisteessä käytetään samankeskisiä, V:n muotoisia tai samankeskisiä uria, jotka keskittävät puristusvoiman sarjaksi kapeita, korkeajännitteisiä tiivistyslinjoja. Kun tiiviste puristetaan kahden laipan väliin, hammastukset pureutuvat pehmeään pintamateriaaliin luoden useita samankeskisiä tiiviin kosketuksen renkaita. Tämä monilinjainen tiivistysmenetelmä on erittäin anteeksiantava laipan pinnan epätasaisuuksia, kuten naarmuja, korroosiokuoppia tai pieniä vääntymiä, koska jokainen hammastus toimii itsenäisenä tiivisteenä. Vaikka yksi tiivistyslinja vaarantuisi, muut linjat säilyttävät tiivisteen. Tehtaamme osoitteessaNingbo Kaxite Sealing Materials Co., Ltd. on suunnitellut hammastetut tiivisteet optimoidulla urageometrialla maksimoimaan aktiivisten tiivistyslinjojen määrän säilyttäen samalla riittävän metallin paksuuden paineenkestoa varten.
Tärkeimmät mekanismit, jotka tekevät hammastetusta suunnittelusta ylivoimaisen:
Laboratoriomme kvantitatiiviset tiedot osoittavat tehokkuuden edun. Standardoidussa vuototestissä (heliumvuototesti, massaspektrometri) litteän grafiittitiivisteen, jonka paksuus oli 1,6 mm, vuotonopeus oli 0,03 mg/(m·s) 50 baarin laippapaineella. Grafiittipäällysteinen hammastettu tiiviste, joka käytti samaa laippa- ja pulttikuormaa, saavutti vuotonopeuden 0,001 mg/(m·s) – 30 kertaa pienempi. Tämä dramaattinen parannus tiivistystehokkuudessa on syy, miksi hammastetut tiivisteet ovat pakollisia monissa erittäin eheissä sovelluksissa, kuten vetypalveluissa ja nesteytetyn maakaasun käsittelyssä, joissa pienetkään vuodot eivät ole hyväksyttäviä.
Lisäksi sahalaitainen muotoilu parantaa tiivisteen vastustuskykyä "puhallettua" korkeassa sisäisessä paineessa. Hammaiset muodostavat mekaanisen lukituksen päällysmateriaalin kanssa, mikä estää sitä pursumasta ulos laipparaosta. Tämä on yleinen vikatila pehmeille tiivisteille, erityisesti korkeissa lämpötiloissa. Sahalaitaiset tiivisteemme on testattu kestämään jopa 250 baarin sisäistä painetta ilman ekstruusiota, mikä takaa luotettavan tiivistyksen vaativimmissakin palveluissa. Tämä korkean tiivistystehokkuuden, kimmoisuuden ja puhalluskestävyyden yhdistelmä on syy, miksi hammastetusta tiivisteestä on tullut ensisijainen valinta kriittisissä tiivistyssovelluksissa maailmanlaajuisesti.
Sahalaitaisen tiivisteen suorituskyky äärimmäisissä olosuhteissa määräytyy sekä metallisydämen että pehmeän päällysteen materiaalien mukaan. Metalliydin, joka on tyypillisesti valmistettu ruostumattomasta teräksestä (esim. 304, 316, 316L), tarjoaa mekaanisen lujuuden ja takaisinjouston, joka tarvitaan kestämään suuria puristusvoimia ja sisäisiä paineita. Pintamateriaali, joka voi olla grafiittia, PTFE:tä, kiillettä tai keraamista kuitua, tarjoaa mukautuvuuden ja kemiallisen kestävyyden, joka tarvitaan tiivistämiseen prosessinestettä vastaan. Valitsemalla sopiva yhdistelmä ydin- ja päällystysmateriaaleja, hammastetut tiivisteet voidaan suunnitella toimimaan lämpötiloissa kryogeenisestä (-196 °C) aina 1000 °C:seen (kiille- tai keraamisilla pinnoitteilla) ja paineissa tyhjiöstä 350 baariin. Kaxiten tehtaamme tarjoaa laajan valikoiman materiaaliyhdistelmiä kunkin sovelluksen erityistarpeisiin.
Tärkeimmät materiaalinäkökohdat äärimmäisissä olosuhteissa:
Vahvistaaksemme hammastettujen tiivisteidemme suorituskyvyn ääriolosuhteissa tehtaamme suorittaa sarjan tyyppitestejä ASME B16.20-, EN 13555- ja DIN 28091 -standardien mukaisesti. Nämä testit sisältävät kuumapuristustestin (relaksaation mittaaminen korotetuissa lämpötiloissa), vuototestin (heliumilla tai typellä vaihtelevissa paineissa) ja lämpökiertotestin (huonelämpötilan ja maksimikäyttölämpötilan välillä). Sahalaitaiset tiivisteemme läpäisevät nämä testit jatkuvasti ja saavuttavat vuotosuhteet, jotka täyttävät tiukimmat TA-Luftin (Saksa) ja EPA:n (USA) hajapäästövaatimukset.
Äskettäisessä Lähi-idän jalostamoprojektissa 316 litran ytimillä ja grafiittipinnoitteilla varustetut hammastetut tiivisteet määriteltiin tislauskolonniin, joka toimii 320 °C:ssa ja 80 baarissa. Tiivisteet asennettiin 20 laippaan, joiden halkaisijat vaihtelivat 4" - 24". Kolmen vuoden käytön jälkeen laitos suoritti vuototutkimuksen ja löysi nolla havaittavissa olevaa vuotoa laipoista, mikä vahvisti hammastettujen tiivisteidemme luotettavuuden äärimmäisissä olosuhteissa. Tämä suorituskyky yhdistettynä tiivisteen uudelleenkäytettävyyteen (monissa tapauksissa metalliydin voidaan pinnoittaa uudella pintamateriaalilla) tekee hammastetusta tiivisteestä erittäin kustannustehokkaan ratkaisun haastaviin tiivistyssovelluksiin.
Ningbo Kaxite Sealing Materials Co., Ltd. valmistaa kattavan valikoiman hammastettuja tiivisteitä, jotka on suunniteltu täyttämään teollisuuden tiivistyssovellusten erilaiset tarpeet. Tuotevalikoimamme sisältää ASME B16.20-, EN 1514- ja DIN 2697 -standardin mukaiset standardimitat sekä mukautetut koot erikoislaippoihin. Alla oleva taulukko sisältää tärkeimmät tekniset tiedot suosituimmille hammastiivistetyypeillemme, joita käytetään kemian-, petrokemian-, voimantuotannossa ja elintarviketeollisuudessa. Kaikki arvot perustuvat ASME- ja EN-standardien mukaiseen tyyppitestaukseen. Tehtaamme voi valmistaa myös hammastettuja tiivisteitä erikoismateriaaleista, kuten hopeoituja ytimiä korkean lämpötilan johtavuudesta tai kuorittuja grafiittipäällysteitä, joiden puhtausaste on korkea.
| Parametri | Normaali grafiittipintainen | PTFE-pinnoitettu | Kiillepintainen (korkea lämpötila) | Keraaminen pinta (äärimmäinen lämpötila) |
| Ydinmateriaali | 316L SS / 304 SS | 316L SS | Inconel 625 / 316L | Inconel 600 |
| Ytimen paksuus (mm) | 1,5 - 3,0 mm | 1,5 - 2,5 mm | 2,0 - 3,0 mm | 2,5 - 4,0 mm |
| Hammassyvyys (mm) | 0,3 - 0,5 mm | 0,3 - 0,4 mm | 0,4 - 0,6 mm | 0,5 - 0,7 mm |
| Pintamateriaali | Paisutettu grafiitti (98 % min puhtaus) | Puhdas PTFE (tai modifioitu) | Flogopiitti kiille | Keraaminen kuitu + kiille |
| Pintakerroksen paksuus (mm) | 0,3 - 0,5 mm per sivu | 0,5 - 1,0 mm per sivu | 0,4 - 0,6 mm per sivu | 0,5 - 0,8 mm per sivu |
| Lämpötila-alue (°C) | -196 °C - +450 °C (inertti kaasu) | -196°C - +260°C | -196°C - +800°C | -196°C - +1000°C |
| Maksimipaine (bar) 25°C:ssa | 250 bar | 150 bar | 200 bar | 160 bar |
| Vuotonopeus (mg/(m·s)) 50 baarissa | < 0,002 | < 0,005 | < 0,003 | < 0,004 |
| Soveltuvat laippatyypit | RF, FF, uros/naaras, kieli/ura | RF, FF | RF, kieleke/ura | RF, kieleke/ura |
Näiden vakiotarjousten lisäksi tehtaallamme on useita valinnaisia ominaisuuksia, jotka parantavat suorituskykyä ja yksinkertaistavat asennusta. Näitä ovat sisä- ja ulompi keskitysrengas (kohdistuksen yksinkertaistamiseksi ja ylipuristumisen estämiseksi), kohdistusrengas (tiivisteen pitämiseksi paikallaan pystysuoran laipan asennuksen aikana) ja "kaasunpoisto" (kaksipuolisille hammastetuille tiivisteille kaasun juuttumisen estämiseksi). Tarjoamme myös laajan valikoiman mukautettuja kokoja 1/2" NPS:stä 60" NPS:ään sekä erikoismuotoja ei-standardilaippoihin. Kaikki hammastetut tiivisteet toimitetaan yksityiskohtaisen asennuslomakkeen ja vääntömomentin suositustaulukon kanssa, mikä varmistaa, että tiiviste on asennettu oikein optimaalisen suorituskyvyn saavuttamiseksi.
Laadunvalvonta on tehtaallamme etusijalla. Jokainen hammastettu tiiviste käy läpi silmämääräisen tarkastuksen pintavikojen varalta, mittatarkistuksen CMM:llä (Coordinate Measuring Machine) kriittisten laippojen osalta ja vuototestin korkeapainesovelluksissa. Tarjoamme täydellisen materiaalin jäljitettävyysraportin, joka sisältää myllysertifikaatit metallisydämelle ja sertifikaatin päällysmateriaalin puhtaudesta ja ominaisuuksista. Tämä jäljitettävyys on välttämätöntä teollisuudenaloilla, joilla on tiukat laatuvaatimukset, kuten ydinvoima- ja ilmailuteollisuudessa. Sahalaitaiset tiivisteemme ovat täysin Euroopan painelaitedirektiivin (PED) mukaisia, ja niitä on saatavana tarvittaessa CE-merkinnällä.
Jopa korkealaatuisin hammastettu tiiviste epäonnistuu, jos sitä ei asenneta oikein. Sahalaitaisen tiivisteen ainutlaatuinen muotoilu – joka perustuu jännityskeskittymiseen ja useisiin tiivistyslinjoihin – vaatii erityisiä asennustoimenpiteitä, jotta se saavuttaa sen nimellissuorituskyvyn. Yleisiä asennusvirheitä ovat ylikiristys (joka voi murskata hammastukset), alikiristys (johtaa vuotoon), epätasainen pultin kuormitus (aiheuttaa laipan vääristymistä) ja pintamateriaalin vaurioituminen käsittelyn aikana. Ningbo Kaxite Sealing Materials Co., Ltd.:ssä tehtaamme on kehittänyt yksityiskohtaisen asennusprotokollan, joka on kenttävalidoitu tuhansien asennuksien aikana. Näiden ohjeiden noudattaminen varmistaa, että hammastettu tiiviste tarjoaa täyden tiivistyspotentiaalinsa ja saavuttaa odotetun käyttöikänsä.
Tärkeimmät hammastettujen tiivisteiden asennusvaiheet:
Tapaustutkimus yhdysvaltalaisesta kemiantehtaasta osoittaa oikean asennuksen tärkeyden. Laitos käytti hammastettuja tiivisteitämme reaktorin laipassa, joka toimi 250 °C:ssa ja 60 baarissa. Laadukkaista tiivisteistä huolimatta laitoksessa esiintyi ajoittaisia vuotoja. Tutkimus paljasti, että laippapultteja kiristettiin ympyrämäisesti, ei ristikkäin, mikä johti epätasaiseen kuormitukseen ja laipan vääristymiseen. Kun huoltotiimi oli koulutettu uudelleen oikeaan kiristystoimenpiteeseen, vuoto korjattiin ja tiivisteet toimivat moitteettomasti seuraavat kolme vuotta seuraavaan suunniteltuun huoltoseisokkiin saakka. Tämä esimerkki korostaa, että oikea asennus on yhtä tärkeää kuin tiivisteiden valinta.
Tehtaamme tarjoaa asiakkaillemme ilmaisen asennuskoulutusohjelman, joka voidaan suorittaa paikan päällä tai verkossa. Koulutus kattaa tiivisteiden käsittelyn, laipan tarkastuksen, vääntömomentin laskennan ja hydraulisten kiristyslaitteiden käytön. Tarjoamme myös asennuksen tarkistuslistan, jota huoltohenkilöstö voi käyttää varmistaakseen, että kaikki vaiheet on suoritettu. Lisäksi tarjoamme kriittisten laippojen kiristyspalvelun, jossa teknikot vierailevat työmaalla suorittamassa kiristysmomenttia ensimmäisen lämpösyklin jälkeen. Investoimalla oikeaan asennukseen voit varmistaa, että hammastetut tiivisteet saavuttavat parhaan mahdollisen suorituskyvyn ja käyttöiän, mikä suojaa laitteitasi ja henkilökuntaasi.
Kysymys 1: Mitä eroa on hammastetulla tiivisteellä ja kierretiivisteellä?
Vastaus: Molemmat ovat tehokkaita tiivisteitä, mutta ne eroavat rakenteeltaan ja tiivistysperiaatteeltaan. Kierretiiviste on valmistettu vuorottelevista metalli- ja täyteainekerroksista, jotka on kierretty spiraaliin, mikä tarjoaa jousimaisia ominaisuuksia ja suurta joustavuutta. Sahalaitainen tiiviste sen sijaan koostuu kiinteästä metalliytimestä, jonka pinnassa on samankeskiset hammastukset ja joka on peitetty pehmeällä pinnalla. Sahalaitainen tiiviste tarjoaa paremman puhalluskestävyyden ja on vähemmän altis vaurioille käsittelyn ja asennuksen aikana. Se vaatii myös tyypillisesti pienempiä pulttikuormia tiivisteen saavuttamiseksi verrattuna samankokoisiin kierretiivisteisiin. Sovelluksissa, joissa on kova lämpökierto tai korkea sisäinen paine, hammastettu tiiviste on usein suositeltava valinta sen vankan metalliytimen ja useiden tiivistyslinjojen ansiosta.
Kysymys 2: Voidaanko hammastettuja tiivisteitä käyttää uudelleen poistamisen jälkeen?
Vastaus: Yleensä emme suosittele hammastettujen tiivisteiden uudelleenkäyttöä etenkään kriittisissä palveluissa. Kun tiiviste on puristettu, hammastukset ja päällysmateriaali ovat asettuneet yhteen, eivätkä ne välttämättä tiivisty yhtä tehokkaasti, jos niitä käytetään uudelleen. Joissakin ei-kriittisissä, matalapaineisissa ja alhaisen lämpötilan sovelluksissa voi kuitenkin olla mahdollista käyttää tiivistettä uudelleen, jos päällysmateriaali on edelleen ehjä eivätkä hammastukset ole vääntyneet. Metalliydin voidaan usein pinnoittaa tehtaallamme uudella päällystysmateriaalilla, jolloin tiiviste palautetaan uuteen kuntoon. Tämä palvelu on saatavilla suurille tiivisteille, joiden vaihtokustannukset ovat korkeat. Käytä turvallisuuden kannalta kriittisissä sovelluksissa aina uutta hammastettua tiivistettä.
Kysymys 3: Mikä on hammastetun tiivisteen suurin paine- ja lämpötilaluokitus?
Vastaus: Maksimipaine ja lämpötila riippuvat käytetyistä materiaaleista. 316 litran ruostumattomasta teräksestä valmistetun ytimen ja laajennetun grafiittipäällysteen ansiosta hammastetut tiivisteemme voivat toimia jopa 450 °C:n lämpötiloissa (inertissä ilmakehässä) ja 250 baarin paineissa. Korkeammissa lämpötiloissa kiille- tai keramiikkapäällysteiset versiot kestävät jopa 800–1000 °C, mutta paineluokka laskee hieman. Kryogeenisissa sovelluksissa tiiviste voi toimia -196 °C:ssa PTFE-pinnoitteella. On tärkeää tutustua teknisiin tietolehteihimme tai ottaa yhteyttä Ningbo Kaxite Sealing Materials Co., Ltd.:n tehtaaseen valitaksesi oikean materiaaliyhdistelmän käyttöolosuhteisiisi.
Kysymys 4: Millainen laipan pintakäsittely vaaditaan sahalaitaiselle tiivisteelle?
Vastaus: Optimaalisen suorituskyvyn saavuttamiseksi laipan pintakäsittelyn tulee olla Ra 3,2 - 6,3 mikrometriä (125 - 250 mikrotuumaa). Tämä viimeistely antaa riittävän karheuden, jotta hammastukset pääsevät pureutumaan pintamateriaaliin vahingoittamatta pintaa. Tasaisempi viimeistely (esim. Ra 1.6) voi vähentää kitkaa ja saada tiivisteen luisumaan pultauksen aikana, kun taas karheampi pinta voi johtaa liialliseen pintakulumiseen. Tehtaamme tarjoaa laipan valmisteluohjeita eri laippatyypeille ja materiaaleille. Jos laippa on syöpynyt tai siinä on syviä naarmuja, suosittelemme laipan pinnan koneistamista uudelleen ennen hammastetun tiivisteen asentamista.
Kysymys 5: Miten hammastetut tiivisteet eroavat (arkista leikattuihin) levytiivisteisiin suorituskyvyn suhteen?
Vastaus: Levytiivisteet ovat yksinkertaisempia ja halvempia, mutta ne perustuvat tasaiseen puristukseen suurella alueella ja ovat herkempiä laipan epätasaisuuksille ja pulttien kuormituksen vaihteluille. Hammastetut tiivisteet tarjoavat erinomaisen tiivistyskyvyn erityisesti korkeapaine-, korkea-lämpötila- ja lämpökiertosovelluksissa. Sahalaitainen muotoilu keskittää kuorman ja luo useita tiivistyslinjoja, mikä tekee siitä anteeksiantavamman laipan epätäydellisyyksiä kohtaan. Lisäksi hammastetuilla tiivisteillä on paljon pienempi virumisrelaksaationopeus, mikä säilyttää tiivistysvoimansa ajan myötä. Kriittisissä sovelluksissa, joissa vuotoa ei voida sietää, hammastetut tiivisteet ovat parempi valinta levytiivisteisiin verrattuna. Tehtaamme voi tarjota vertailevan suorituskykyanalyysin, joka auttaa sinua tekemään oikean valinnan.
Sahalaitainen tiiviste on testattu ratkaisu vaativiin teollisiin tiivistyssovelluksiin, ja se tarjoaa erinomaisen suorituskyvyn ainutlaatuisen sahalaitaisen muotoilunsa, useiden tiivistyslinjojen ja materiaalien monipuolisuuden ansiosta. Korkean lämpötilan uuneista kryogeenisiin LNG-linjoihin, korkeapainehöyrystä aggressiivisiin kemikaaleihin, hammastettu tiiviste tarjoaa nykyaikaisen teollisuuden vaatiman luotettavuuden ja turvallisuuden. Ningbo Kaxite Sealing Materials Co., Ltd.:ssä tehtaamme on rakentanut mainetta korkealaatuisten hammastettujen tiivisteiden toimittajana tarkalla valmistuksella, tiukalla laadunvalvonnalla ja syvällä teknisellä asiantuntemuksella. Tarjoamme laajan valikoiman vakio- ja mukautettuja kokoja sekä valinnaisia ominaisuuksia, jotka yksinkertaistavat asennusta ja parantavat suorituskykyä.
