Kävele minkä tahansa kemiallisen käsittelylaitoksen läpi, ja löydät monimutkaisen verkoston putkia, astioita ja lämmönvaihtimia, jotka kaikki on liitetty yhteen laipallisilla liitoksilla. Nämä liitännät ovat mahdollisia heikkoja kohtia, ja ne perustuvat vaatimattomaan mutta kriittiseen komponenttiin: tiivisteeseen. Vuosikymmenten ajan teollisuuden oletusarvo oli usein kierretiivisteet tai jopa yksinkertaiset ei-asbestilevymateriaalit. Perustava muutos on kuitenkin meneillään.Aallotetut metallitiivisteet(CMG:t) ovat nopeasti tulossa standardi kriittisissä tiivistyssovelluksissa, ja hyvästä syystä. Ne tarjoavat ainutlaatuisen yhdistelmän kimmoisuutta, lämmönkestävyyttä ja tiivistysluotettavuutta, joka on vertaansa vailla monissa perinteisissä vaihtoehdoissa. Ningbo Kaxite Sealing Materials Co., Ltd.:n tehdas on ollut tämän vallankumouksen eturintamassa ja valmistanut korkean suorituskyvyn aallotettuja metallitiivisteitä, jotka ratkaisevat haastavimmat tiivistysongelmat kemiantehtaissa, jalostamoissa ja petrokemian laitoksissa maailmanlaajuisesti.
Aaltopahvitiivisteiden kasvava suosio ei ole vain trendi; se on looginen vastaus nykyaikaisen kemiallisen käsittelyn kasvaviin vaatimuksiin. Tehtaat toimivat korkeammissa paineissa ja lämpötiloissa tehokkuuden parantamiseksi. He käsittelevät aggressiivisempia ja myrkyllisempiä väliaineita, joissa vuodot eivät ole vain kalliita, vaan mahdollisesti tuhoisia. Ympäristö- ja turvallisuusmääräykset kiristyvät, mikä edellyttää käytännössä nollapäästöjä. Tässä haastavassa maisemassa Corrugated Metal Gasket erottuu joukosta. Sen ainutlaatuinen aallotettu profiili tarjoaa poikkeuksellisen joustavuuden ja joustavuuden, mikä kompensoi prosessin väistämättömiä lämpö- ja painevaihteluita. Tämä joustavuus varmistaa tiiviin tiivistyksen pitkällä aikavälillä, vähentää hajapäästöjä ja eliminoi jatkuvan kiristyksen tarpeen. Tässä artikkelissa tutkimme teknisiä periaatteita, materiaalitieteitä ja käytännön sovelluksia, jotka tekevät aaltopahvitiivisteistä ensisijaisen valinnan kemianteollisuudelle, ja tarjoamme yksityiskohtaisen teknisen katsauksen niiden käytön spesifikaatioihin ja parhaisiin käytäntöihin.
Kemiallisen käsittelyn maailmassa "vakaan tila" on myytti. Reaalimaailman toiminnalle on ominaista lämpölaajeneminen ja -kutistuminen, painepiikit ja tärinä. Nämä sykliset jännitykset ovat luotettavan laippatiivisteen ensisijainen vihollinen. Perinteiset litteät tiivisteet, kuten ei-asbestilevyt, voivat "kiveä" pysyvästi pultin alkukuormituksella. Tämä tarkoittaa, että ne menettävät kimmoisuutensa ja kimmoisuutensa ajan myötä. Kun laippa kokee lämpökierron, laajeneminen voi puristaa tiivistettä edelleen, ja kun se jäähtyy, tiiviste ei voi ponnahtaa takaisin ylläpitämään riittävää tiivistyspainetta. Tämä pulttikuormituksen menetys johtaa vuotoihin. Aallotettu metallitiiviste on pohjimmiltaan erilainen. Sen ydin on ohut, aallotettu metalliprofiili, joka toimii sarjana jousia. Puristettuna se ei hajoa plastisesti samalla tavalla; se säilyttää huomattavan kimmoenergian.

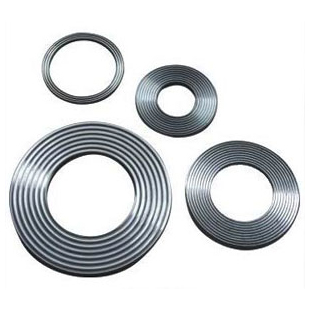

Voit visualisoida tämän kuvittelemalla eron tasaisen pahvilevyn ja aaltopahvilaatikon välillä. Tasainen arkki taittuu ja rypistyy helposti menettäen lujuutensa. Aaltopahvilaatikko on kuitenkin jäykkä ja voi ponnahtaa takaisin. Sama periaate pätee tiivisteisiin. Aallotettu metallitiivisteemme aallotettu profiili tarjoaa korkean joustavuuden ja palautumisen. Johtavan eurooppalaisen tiivistysinstituutin hiljattain tekemässä tutkimuksessa mitattiin erilaisten tiivistetyyppien "virumisen rentoutumista". Virumisen rentoutuminen tarkoittaa pultin rasituksen häviämistä ajan myötä. 1000 tunnin jälkeen 300 °C:ssa tavallinen puristettu kuitutiiviste oli menettänyt yli 60 % alkuperäisestä jännityksestään. Joustava grafiittitiiviste menetti noin 35 %. Aallotetut metallitiivisteet sen sijaan menettivät alle 15 % alkuperäisestä jännityksestään. Tämä poikkeuksellinen pulttikuormituksen säilyminen tarkoittaa, että laippa pysyy tiivistettynä pidempään, vaikka järjestelmä käy läpi voimakasta lämpö- ja painekiertoa.
Tämä joustavuus ei ole vain tiivistämisestä; kyse on myös turvallisuudesta ja kustannuksista. Monissa prosesseissa pienen vuodon havaitseminen voi olla vaikeaa, mikä vaatii kalliita kaasunilmaisulaitteita. Kun vuoto havaitaan, laitos on usein pysäytettävä tiivisteen kiristämiseksi tai vaihtamiseksi. Kemiantehtaalle seisokki voi maksaa kymmeniä tuhansia dollareita tunnissa menetettynä tuotannossa. Ylläpitämällä tiivisteen pitkällä aikavälillä aallotetut metallitiivisteet vähentävät näiden kalliiden ja häiritsevien toimenpiteiden esiintymistiheyttä. Aallotetun ytimen "takaisinjousi"-ominaisuus varmistaa, että tiiviste kestää laippojen välisen eron, mikä suojaa tiivistettä ja estää hajapäästöjä. Tämä luotettavuus on keskeinen syy siihen, miksi huoltopäälliköt määrittelevät yhä useammin aallotettuja metallitiivisteitä kriittisimpiin ja haastavimpiin sovelluksiinsa.
Yksi haastavimmista tiivistysskenaarioista kemiallisessa käsittelyssä on halkaisijaltaan suuri, matalapaineinen laippa. Ajattele varastosäiliön kantta, halkaisijaltaan suurta kanavaa tai lämmönvaihtimen kantta. Näitä laippoja on usein vaikea tiivistää, koska niillä on erittäin suuri pinta-ala, mutta vain rajoitettu määrä pulttivoimaa voidaan käyttää ilman, että laippa vääristyy. Lisäksi laippapinnat näissä sovelluksissa ovat usein vaurioituneita, kuoppaisia tai vääristyneitä aikaisempien tiivistemuutosten tai yksinkertaisesti rakenteen koon vuoksi. Perinteinen litteä tiiviste vaatii erittäin korkean pintapaineen tiivisteen luomiseksi, mutta suurella laipalla tämän tasaisen paineen saavuttaminen on lähes mahdotonta.
Tässä loistaa aallotetun metallitiivisteen nerokkuus. Sen aallotettu kuvio luo sarjan erittäin keskittyneitä tiivistyslinjoja. Sen sijaan, että se vaatisi korkeaa keskipainetta koko tiivistepinnalla, se keskittää käytettävissä olevan pulttikuorman näille kapeille kosketusalueille. Tämä tarkoittaa, että aallotettu metallitiiviste voi saavuttaa vuototiiviin tiivisteen myös suhteellisen alhaisilla pulttikuormilla. Toinen tärkeä etu on kyky mukautua pinnan epätasaisuuksiin. Aallotettu ydin toimii joustavana kalvona, joka voi puristaa ja mukautua pinnan epätäydellisyyksiin, mikä on olennaista suuria, joskus vääntyneitä laippoja tiivistäessä. Tavalliset litteät tiivisteet eivät yksinkertaisesti pysty korjaamaan näitä aukkoja ja epätäydellisyyksiä ilman laajaa laippapinnan korjausta, joka on kallis ja aikaa vievä prosessi.
Tämä suorituskykyetu näkyy suoraan todellisissa kustannussäästöissä. Aiemmin, jos halkaisijaltaan suuri säiliö vuoti, ratkaisu oli usein eristää säiliö, tyhjentää se ja antaa hitsaajan korjata laipan pinta tai käyttää mukautettua koneistusprosessia. Tämä vaati usein viikkojen valmistelua ja huomattavia kustannuksia. Aaltopahvitiivisteillä monet näistä ongelmista ratkaistaan tiivistetasolla. Tehtaamme,Ningbo Kaxite Sealing Materials Co., Ltd., valmistaa aallotettuja metallitiivisteitä, joiden koko on halkaisijaltaan useita metrejä, jopa muutaman millibaarin paineille ja tyhjiöolosuhteisiin. Tiivisteen kyky tarjota luotettava tiiviste niin alhaisissa pulttikuormituksessa yhdistettynä sen pintavirheiden sietoon tekee siitä parhaan ratkaisun näihin ongelmallisiin, laajamittaisiin sovelluksiin. Tämän ominaisuuden ansiosta laitokset voivat välttää kalliita seisokkeja ja laippojen korjauksia, pitää toiminnot käynnissä ja vähentää huoltobudjetteja.
Oikean aallotetun metallitiivisteen valitseminen tiettyyn kemialliseen käsittelyyn edellyttää selkeää ymmärrystä käyttöolosuhteista ja tiivisteen teknisistä tiedoista. Epäsopivuus voi johtaa ennenaikaiseen vikaan, vuotoihin ja mahdollisiin vaaroihin. Alla olevassa taulukossa on yksityiskohtainen spesifikaatioopas standardi aaltopahvitiivistevalikoimallemme, ja se korostaa kunkin parametrin taustalla olevia teknisiä perusteita. Monimutkaisissa sovelluksissa tarjoamme kuitenkin täyden räätälöidyn suunnittelupalvelun suunnitellaksemme tiivisteen, joka sopii täydellisesti laippaasi.
| Parametri | Vakiomääritys | Tekniset perusteet ja sovelluksen vaikutus |
| Ydinmateriaali | SS304, SS316, SS316L, titaani | Määrittää korroosionkestävyyden ja lämpötilan. SS316L on yleinen useimmissa kemianpalveluissa. Titaani kovaan korroosion ja korkeiden lämpötilojen kestävyyteen. |
| Ytimen paksuus (mm) | 0,20 - 0,40 | Paksummat ytimet (0,30–0,40 mm) tarjoavat suuremman kimmoisuuden, ja niitä suositellaan matalapaineisiin, halkaisijaltaan suuriin laippoihin. Ohuemmat ytimet (0,20 mm) on tarkoitettu korkeapainejärjestelmille, jotka vaativat minimaalista rentoutumista. |
| Poimutusväli (mm) | 2,5 - 4,0 | Pitch on aallotushuippujen välinen etäisyys. Tiukempi jako (2,5 mm) luo enemmän tiivistyslinjoja, mikä on parempi alhaisen pulttikuormituksen sovelluksissa. Leveämpi jako (4,0 mm) on tarkoitettu korkeapainesovelluksiin. |
| Aallotuksen korkeus (mm) | 0,8 - 1,5 | Määrittää puristuvuuden ja takaisinjousituksen. Suuremmat korkeudet mahdollistavat enemmän laipan liikettä ja paremman pinnan mukautumisen. |
| Tiivistyselementin materiaali | Joustava grafiitti, PTFE, kiille | Joustava grafiitti on yleisin, joka tarjoaa erinomaisen lämpötilan ja kemikaalien kestävyyden. PTFE on tarkoitettu aggressiivisille kemikaaleille alhaisemmissa lämpötiloissa. Kiille on tarkoitettu erittäin korkeille lämpötiloille. |
| Tiivistyselementin tiheys (g/cm³) | 1,0 - 1,2 (grafiitti) | Suurempi tiheys vähentää huokoisuutta ja virumista, mutta sitä voi olla vaikeampi puristaa. Vakiotiheys on hyvä tasapaino. |
| Suurin suunnittelulämpötila (°C) | Jopa 650°C (kiillellä) | Tämä on kriittinen raja. Sen ylittäminen voi aiheuttaa ytimen tai tiiviste-elementin heikkenemisen, mikä johtaa tiivisteen rikkoutumiseen. |
| Suurin suunnittelupaine (bar) | Jopa 250 bar | Määrittää pultin vähimmäiskuormituksen ja vaaditun tiivisteen lujuuden. Korkeammat paineet vaativat paksumman tai vahvemman ytimen. |
| Suositeltu tiivisteen jännitys (N/mm²) | 50-150 | Tämä on puristusjännitys, joka tarvitaan tiivisteen saavuttamiseksi. Liian matala, ja laippa vuotaa; liian korkea, ja se voi vahingoittaa tiivistettä tai laippaa. |
| Vuotonopeus (ASTM F37) | < 0,001 ml/min | Tämä on tiivistystehomittari, joka osoittaa tiivisteen kyvyn estää hajapäästöjä. |
Aallotettua metallitiivistettä valittaessa ei ole kyse vain yksittäisten materiaalien tiedoista; kyse on tiivisteen ja laipan välisen vuorovaikutuksen ymmärtämisestä. Pulttikuorman on oltava riittävä puristamaan tiiviste ja synnyttämään vaadittu tiivistysjännitys, mutta ei niin suuri, että se puristaa sydämen. Myös laipan pintakäsittelyllä ja yhdensuuntaisuudella on ratkaiseva rooli. Suosittelemme laipan pintaviimeistelyä Ra 3,2 - 6,3 µm optimaalisen tiivistyksen saavuttamiseksi. Kaxiten tekninen tiimimme käyttää kehittynyttä Finite Element Analysis (FEA) -analyysiä simuloidakseen tiivisteen käyttäytymistä tietyillä pulttikuormituksilla ja paineilla. Näin voimme suositella optimaalista tiivisterakennetta ja säädeltyä vääntömomenttimenettelyä, mikä varmistaa luotettavan ja vuotamattoman liitännän, joka täyttää tiukimmatkin päästöstandardit.
Kemianteollisuus on uskomattoman monipuolinen, ja se käsittelee kaikkea hyvänlaatuisista hiilivedyistä aggressiivisiin happoihin, emäksisiin ja liuottimiin. Ei ole olemassa yhtä "yleistä" tiivistettä, joka kestäisi kaikkia kemiallisia ympäristöjä. Aallotetun metallitiivisteen todellinen vahvuus on sen muokattavissa. Valitsemalla huolellisesti ydinmetalli ja pintamateriaali (tai tiiviste-elementti), tiiviste voidaan suunnitella tarkasti tiettyjä väliaineita ja käyttöolosuhteita varten. Tämän joustavuuden vuoksi niitä määritellään yhä enemmän tavallisten kierretiivisteiden sijaan, joilla on rajoitetumpi valikoima rakennevaihtoehtoja. Ningbo Kaxite Sealing Materials Co., Ltd. valmistaa aallotettuja metallitiivisteitä, joissa on laaja valikoima materiaaliyhdistelmiä, jotka täyttävät kemian-, petrokemian- ja lääketeollisuuden tiukat vaatimukset.
Ydinmetalli tarjoaa rakenteelle lujuuden ja kimmoisuuden. Yleiseen kemialliseen huoltoon SS316L on monipuolinen valinta, sillä se kestää hyvin monenlaisia materiaaleja ja käyttölämpötiloja. Syövyttävämpiin ympäristöihin, kuten ympäristöihin, joissa on klorideja tai happoja, suositellaan korkeampia seoksia, kuten Hastelloy C276 tai Inconel 625. Erittäin korkeissa lämpötiloissa, kuten jalostamoiden uuneissa, käytetään titaani- tai nikkelipohjaisia seoksia. Tehtaamme ylläpitää kattavaa luetteloa näistä erikoismetalleista, mikä mahdollistaa nopean valmistuksen. Tiivistyselementin valinta on yhtä kriittinen. Yleisin valinta on joustava grafiitti, joka tarjoaa erinomaisen lämmönkestävyyden (jopa 650°C) ja kemiallisen yhteensopivuuden useimpien hiilivetyjen ja höyryn kanssa. Grafiitti ei kuitenkaan sovellu voimakkaasti hapettaville hapoille, koska se voi hapettua ja menettää tiivistysominaisuudet. Näissä tapauksissa käytämme PTFE:tä tai sen modifioituja muotoja, jotka ovat kemiallisesti inerttejä.
Tarjoamme myös innovatiivisia malleja, kuten "Dual Sealing Layer" -rakenteen. Tässä käytetään kahta erilaista tiivistyselementtiä – esimerkiksi grafiittista sisäkerrosta ensisijaiseen tiivistykseen ja PTFE-ulkorengasta, joka suojaa grafiittia vastaan hyökkääviltä aineilta. Toinen edistynyt muotoilu on sisä- ja ulkotukirenkaan sisällyttäminen. Sisärengas estää tiivistettä painumasta sisäänpäin paineen alaisena (etenkin korkealla paineella), kun taas ulkorengas suojaa korroosiolta ja auttaa keskittämisessä. Tämän tason mukauttamisen vuoksi aaltopahvitiivisteistä on tulossa standardi turvallisuuskriittisissä ja arvokkaissa sovelluksissa. Esimerkkitapaus: suuri lääkevalmistaja kamppaili saastumisongelmien kanssa erittäin puhtaassa vesipiirissä standarditiivisteistä poistettavien materiaalien vuoksi. Tehtaamme suunnitteli aallotetun metallitiivisteen, jossa on kiinteä PTFE-pinnoite ja SS316L-ydin, joka eliminoi kaikki irrotettavat materiaalit ja tarjosi puhtaan, puhtaan tiivisteen. Tällainen räätälöity ratkaisu on mahdollista vain aallotetun metallitiivisteen joustavan suunnittelualustan avulla.
Kysymys 1: Miten aallotettu metallitiiviste eroaa spiraalikierteisestä tiivisteestä suorituskyvyn suhteen?
Vastaus: Ensisijainen ero on ydinsuunnittelussa. Kierretiivisteessä käytetään kierteisesti kierrettyä V-muotoista metallinauhaa täyteaineella. Ne soveltuvat erinomaisesti moniin sovelluksiin, mutta ne voivat olla alttiita "puhalletuksi", jos täyteaine on vaurioitunut. Aallotettu metallitiiviste käyttää kiinteää, jatkuvaa aallotettua metalliydintä, joka tarjoaa vankemman ja jäykemmmän rakenteen. Tämä malli tarjoaa erinomaisen puhalluskestävyyden ja kestää paremmin kovaa lämpöä. Vaikka kierretiivisteet ovat hyvä yleiskäyttöinen valinta, aallotetut metallitiivisteet ovat tyypillisesti edullisia matalapaineisiin, halkaisijaltaan suuriin laippoihin ja sovelluksiin, joissa laippapinnan vauriot tai kohdistusvirhe on huolestuttava.
Kysymys 2: Voidaanko aallotettua metallitiivistettä käyttää laipassa, jonka pinta on erittäin karkea?
Vastaus: Kyllä, tämä on yksi heidän tärkeimmistä eduistaan. Aallotettu profiili toimii sarjana joustavia jousia, jotka voivat puristaa ja mukautua pinnan epätasaisuuksiin. Pehmeä tiivistyselementti (grafiitti tai PTFE) täyttää mikroskooppiset raot luoden tiivisteen. Tämä tekee niistä ihanteellisia vanhojen, syöpyneiden laippojen korjaamiseen ilman pinnoituksen kustannuksia. Suosittelemme kuitenkin aina kohtuullisen tasaista ja tasaista laippapintaa optimaalisen tiivistyksen saavuttamiseksi. Erittäin karkeille laippoille voidaan tarvita paksumpi tiivisteelementti tai tiheämpi päällystys. Tekninen tiimimme voi neuvoa parhaan ratkaisun tilanteeseesi.
Kysymys 3: Mitä vääntömomenttia minun tulee käyttää, kun ruuvataan aallotettu metallitiiviste?
Vastaus: Ei ole yhtä vääntömomenttiarvoa. Se riippuu tiivisteen koosta, pultin koosta, laipan arvosta ja tiivistemateriaalista. Tavoitteena on saavuttaa suositeltu tiivisteen jännitys (yleensä 50-150 N/mm² aaltopahvitiivisteille) ydintä murskaamatta. Tarjoamme yksityiskohtaisen vääntömomenttimenettelyn jokaiselle toimitetulle tiivisteelle, joka lasketaan oman laipan suunnittelusi perusteella. Tämä menettely määrittää vääntömomentin ft-lbs tai Nm, kiristysjärjestyksen ja läpivientien lukumäärän. Tätä menettelyä on ehdottomasti noudatettava vuotamattoman tiivisteen saavuttamiseksi ja vaurioiden välttämiseksi. Älä koskaan ylitä suositeltua vääntömomenttia.
Kysymys 4: Soveltuvatko aallotetut metallitiivisteet tyhjiöhuoltoon?
Vastaus: Kyllä, ehdottomasti. Aallotetut metallitiivisteet sopivat erinomaisesti tyhjiösovelluksiin, mukaan lukien suurtyhjiö. Niiden jäykkä ydin estää niitä vetäytymästä laipparakoon, toisin kuin jotkut pehmeämmät levytiivisteet. Aallotettu rakenne tarjoaa myös positiivisen tiivistyksen myös alipaineessa. Suosittelemme mallia, jossa on sisäinen tukirengas sisäänpäin painumisen estämiseksi ja tiheä tiivisteelementti kaasun muodostumisen minimoimiseksi. Tehtaamme Ningbo Kaxite Sealing Materials Co., Ltd:ssä on toimittanut aallotettuja metallitiivisteitä lukuisiin tyhjiösovelluksiin, mukaan lukien lääke- ja puolijohdeteollisuus.
Kysymys 5: Kuinka säilytän aallotettuja metallitiivisteitä varmistaakseni niiden eheyden ennen asennusta?
Vastaus: Aallotetut metallitiivisteet tulee säilyttää puhtaassa, kuivassa ja viileässä ympäristössä. Ne on suojattava kosteudelta, lialta ja äärimmäisiltä lämpötiloilta. Alkuperäinen pakkaus (usein sinetöity muovipussi, jossa on ilmankuivain) tulee säilyttää ehjänä asennukseen asti ruosteen ja saastumisen estämiseksi. Ne tulee säilyttää tasaisesti vääristymisen estämiseksi, eikä niitä saa pinota muiden painavien esineiden päälle. Tehtaamme tarjoaa yksityiskohtaiset säilytysohjeet jokaisen lähetyksen mukana varmistaakseen, että tiivisteet saapuvat paikan päälle moitteettomassa kunnossa.
Aallotettu metallitiiviste on osoittanut olevansa ylivoimainen tiivistysratkaisu modernille kemianteollisuudelle, joka kestää kaikkein julmimmat lämpö- ja painesyklit ongelmallisten, läpimitaltaan suurien laippojen tiivistämiseen ja tarjoaa vertaansa vailla olevan materiaalijoustavuuden. Sen ainutlaatuinen suunnittelu tarjoaa luotettavuuden, turvallisuuden ja kustannustehokkuuden tason, jota perinteiset tiivistevaihtoehdot eivät yksinkertaisesti pysty vastaamaan. Huoltoinsinööreille ja laitospäälliköille se on ennakoiva investointi vuotottomaan ja pitkäaikaiseen toimintaan.
