Korkeapainekaasuputkessa tai jalostamon vetykrakkkerissa laipallisten liitosten tulee sisältää nesteitä, joiden paine on yli 400 baaria ja lämpötiloja, jotka vaihtelevat ympäristön lämpötilasta yli 500 °C:seen. Tämän tiivistystoiminnon suorittava tiiviste ei ole pehmeä, kokoonpuristuva levy. Se on kiinteä metallirengas - rengasliitoksen tiiviste -, joka tiivistyy mekanismilla, joka poikkeaa olennaisesti perinteisestä tiivisteestä. Rengasliitoksen tiiviste ei ole riippuvainen kumin tai grafiittimateriaalin elastisuudesta. Se perustuu pultin esijännityksen tarkaan käyttöön pakottaakseen metalli-metallikontaktin tiivisteen ja laipan uran välille. Pultin esijännitys on voima, joka aktivoi tiivisteen tiivistyskyvyn. Ilman riittävää esijännitystä rengasliitoksen tiiviste ei tiivisty. Liiallinen esijännitys voi vaurioittaa laippaa tai tiivistettä. Pultin esijännitys on kriittinen muuttuja, joka määrittää liitoksen onnistumisen tai epäonnistumisen.
Kysymys siitä, kuinka pultin esijännitys aktivoi rengasliitostiivisteen tiivistyskyvyn, on mekaniikan ja materiaalitieteen kysymys. Pultin esijännitys luo tiivisteeseen kohdistusjännityksen, jolloin se mukautuu laipan uraan. Tiivistemateriaalin tulee olla oikea kovuus, jotta se voi hieman muotoilla ja täyttää mikroskooppiset epätasaisuudet uran pinnassa. Laipan on oltava riittävän vahva kestämään esijännityksen taipumatta. Ja pultit on kiristettävä hallitusti, jotta varmistetaan tasainen kuormituksen jakautuminen renkaan ympärillä. Tässä artikkelissa tarkastellaan pultin esijännityksen mekaniikkaa, rengasliitoksen tiivisteen rakennetta, tiivisteen kovuuden merkitystä ja käytännön näkökohtia luotettavan tiivisteen saavuttamiseksi. Annamme myös yksityiskohtaiset tekniset tiedotRengasliitoksen tiivisteettehtaalta Ningbo Kaxite Sealing Materials Co., Ltd:ltä.

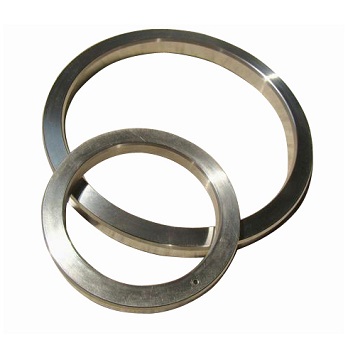

Ring Joint Gasket on metallinen tiiviste, jota käytetään korkeapaineisissa ja korkean lämpötilan laippaliitoksissa. Se on tyypillisesti valmistettu kiinteästä metallirenkaasta, jonka poikkileikkaus on soikea tai kahdeksankulmainen. Tiiviste on suunniteltu sopimaan tarkkuuskoneistettuun uraan laippapinnassa. Kun laipat pultataan yhteen, tiiviste puristuu kahden uran väliin, jolloin syntyy metalli-metallitiiviste. Rengasniveltiivisteen tiivistysmekanismi on erilainen kuin pehmeän tiivisteen. Pehmeä tiiviste tiivistyy mukautumalla laipan pintaan ja täyttämällä mikroskooppiset epätasaisuudet. Rengasliitoksen tiiviste tiivistää muuttamalla metallia hieman ja muodostamalla viivakosketuksen uraan. Kosketinjännitys kosketuslinjalla on erittäin korkea, mikä luo tiivistyksen jopa erittäin korkeissa paineissa. Alla olevassa taulukossa on yhteenveto rengasliitostiivisteen tärkeimmistä ominaisuuksista.
| Ominaisuus | Kuvaus |
| Materiaali | Pehmeä rauta, hiiliteräs, ruostumaton teräs, Monel, Inconel |
| Poikkileikkaus | Soikea tai kahdeksankulmainen |
| Tiivistysmekanismi | Metalli-metalli linjakosketus |
| Paineluokitus | Jopa 10 000 psi (690 bar) ja enemmän |
| Lämpötilaluokitus | -200°C - +850°C (materiaalista riippuen) |
| Standardit | API 6A, ASME B16.20 |
Tehtaamme Kaxitella valmistaa rengasliitostiivisteitä eri materiaaleista ja kokoista vaativimpien sovellusten vaatimuksiin. Käytämme tarkkuustyöstöä varmistaaksemme, että tiivisteen mitat ovat tarkkoja ja pinnan viimeistely on oikea. Tiivisteemme on sertifioitu API 6A- ja ASME B16.20 -standardien mukaisesti, mikä varmistaa, että ne täyttävät korkeimman laadun ja luotettavuuden.
Pultin esijännitys on jännitystä, joka syntyy pultteihin, kun niitä kiristetään. Se on voima, joka puristaa laipat yhteen ja puristaa tiivisteen. Ilman pultin esijännitystä laipat eivät pysyisi yhdessä eikä tiiviste puristuisi kokoon. Pultin esijännitys aktivoi rengasniveltiivisteen tiivistyskyvyn. Kun pultit kiristetään, esijännitysvoima välittyy laippojen kautta tiivisteeseen. Tiiviste puristuu uraa vasten, jolloin syntyy suuri jännityskontakti, joka tiivistää liitoksen. Esikuormituksen määrä määrää tiivisteen istukan jännityksen, mikä puolestaan määrää tiivisteen laadun. Jos esijännitys on liian pieni, istukkajännitys on riittämätön ja liitos vuotaa. Jos esijännitys on liian suuri, laippa tai tiiviste voi antaa periksi, mikä myös aiheuttaa vuodon. Pultin esijännitys on laskettava huolellisesti ja sitä on valvottava luotettavan tiivisteen varmistamiseksi. Alla oleva taulukko havainnollistaa pultin esijännityksen ja tiivisteen istukan jännityksen välistä suhdetta.
| Pultin esijännitys (kN) | Tiivisteen istukan jännitys (MPa) | Tiivistysteho |
| 50 | 100 | riittämätön; todennäköisesti vuotaa |
| 100 | 200 | Marginaali; saattaa vuotaa paineen alaisena |
| 150 | 300 | Hyvä; luotettava tiiviste |
| 200 | 400 | Erinomainen; optimaalinen tiivistys |
| 250 | 500 | Liiallinen; laipan taipumisen riski |
Tehtaallamme tarjoamme asiakkaillemme yksityiskohtaisia pulttisuosituksia rengasliitostiivisteillemme. Määrittelemme tarvittavan pultin esijännityksen, kiristyskuvion ja voiteluvaatimukset. Suunnittelutiimimme voi auttaa laskemaan oikean esijännityksen laippa- ja tiivisteyhdistelmällesi. Tarjoamme tarvittaessa myös teknistä tukea paikan päällä.
Rengasliitostiivisteen kovuus on kriittinen tekijä sen tiivistyskyvyssä. Tiivisteen on oltava riittävän pehmeä, jotta se vääntyy hieman pultin esijännityksen alla, mukautuen laipan uraan ja muodostaen tiivisteen. Sen on kuitenkin oltava myös riittävän kova vastustaakseen ekstruusiota ja säilyttääkseen muotonsa korkeassa paineessa. Tiivisteen kovuus määräytyy materiaalin mukaan, josta se on valmistettu. Pehmeä rauta on pehmein ja yleisimmin käytetty materiaali. Se soveltuu matalapaineisiin ja alhaisen lämpötilan sovelluksiin. Hiiliteräs on kovempaa ja sitä käytetään korkeampiin paineisiin. Ruostumaton teräs on vielä kovempaa ja kestää korroosiota. Monelia ja Inconelia käytetään vaativimpiin sovelluksiin, joissa vaaditaan suurta lujuutta ja korroosionkestävyyttä. Alla olevassa taulukossa on yhteenveto yleisten rengasliitostiivistemateriaalien kovuudesta ja tyypillisistä sovelluksista.
| Materiaali | Kovuus (HB) | Max paine (bar) | Tyypillinen sovellus |
| Pehmeä rauta | 90-120 | 100 | Matalapaineinen vesi, höyry |
| Hiiliteräs | 120-150 | 250 | Öljy ja kaasu, yleinen teollisuus |
| Ruostumaton teräs 304 | 150-180 | 400 | Kemia, petrokemia |
| Ruostumaton teräs 316 | 150-180 | 400 | Syövyttävät ympäristöt |
| Monel | 150-200 | 500 | Merivesi, korkea lämpötila |
| Inconel | 180-250 | 690 | Korkea lämpötila, korkea paine |
kloNingbo Kaxite Sealing Materials Co., Ltd., Valmistamme rengasliitostiivisteitä kaikista näistä materiaaleista. Tarjoamme myös erilaisia kovuustasoja kussakin materiaalissa eri käyttötarkoituksiin. Suunnittelutiimimme voi auttaa sinua valitsemaan oikean materiaalin ja kovuuden erityistarpeisiisi.
Laippaura on laipan pinnan syvennysalue, johon rengasliitoksen tiiviste asetetaan. Uran mitat ja pinnan viimeistely ovat kriittisiä tiivisteen tiivistyskyvylle. Ura on työstettävä tarkkoihin toleransseihin, jotta varmistetaan, että tiiviste on kunnolla paikallaan ja että kosketusjännitys on tasainen. Uran kulma, uran syvyys ja leveys vaikuttavat kaikki tiivistyskykyyn. Uran pintakäsittelyn tulee olla riittävän sileä, jotta tiiviste vääntyy ja täyttää mikroskooppiset epätasaisuudet, mutta ei niin sileä, ettei tiiviste pääse tarttumaan pintaan. Alla olevassa taulukossa on yhteenveto tavallisten rengasliitostiivisteiden uraparametrit.
| Parametri | Erittely | Merkitys |
| Uran kulma | 23° ± 1° (soikea); 23° ± 1° (kahdeksankulmainen) | Varmistaa oikean istuvuuden ja kontaktin |
| Uran syvyys | API 6A / ASME B16.20 mukaan | Varmistaa, että tiiviste on täysin kiinni |
| Uran leveys | API 6A / ASME B16.20 mukaan | Varmistaa, että tiiviste sopii ilman liiallista välystä |
| Pintakäsittely (Ra) | 1,6 - 3,2 µm | Mahdollistaa tiivisteen tarttumisen ja tiivistyksen |
| Tasaisuus | 0,05 mm per 100 mm | Varmistaa tasaisen kosketusjännityksen |
Tehtaallamme voimme tarjota teknistä tukea laippauran suunnittelussa ja koneistuksessa. Tarjoamme myös uratarkastuspalvelun varmistaaksemme, että ura täyttää sovellettavan standardin vaatimukset. Tämä on tärkeää, koska kulunut tai vaurioitunut ura voi estää uuttakaan tiivistettä tiivistymästä kunnolla.
Pultin esijännityksen laskenta on kriittinen vaihe rengasliitoksen tiivisteliitoksen suunnittelussa ja kokoonpanossa. Esijännityksen on oltava riittävä luomaan vaadittu tiivistysjännitys, mutta ei niin suuri, että se johtaisi laippaan tai pultteihin. Laskennassa huomioidaan tiivisteen istukkajännitys, laipan mitat, pultin koko ja materiaali sekä käyttöpaine ja lämpötila. Esikuormitus lasketaan tyypillisesti käyttämällä ASME Boiler and Pressure Vessel Code -koodia tai vastaavaa standardia. Kun esijännitys on laskettu, se on kohdistettava pultteihin hallitusti. Tämä tehdään tyypillisesti momenttiavaimella tai hydraulisella kiristimellä. Kiristyskuviota on noudatettava tasaisen kuorman jakautumisen varmistamiseksi. Alla olevassa taulukossa on yhteenveto pultin esijännityksen tärkeimmistä vaiheista.
| Vaihe | Toiminta | Tarkoitus |
| 1 | Puhdista ja tarkasta laippa ja ura | Varmista, ettei siinä ole roskia tai vaurioita |
| 2 | Voitele pultit ja mutteripinnat | Vähennä kitkaa ja varmista tasainen esijännitys |
| 3 | Kiristä pultit tähtikuviolla 30 %:iin tavoitemomentista | Aseta tiiviste paikalleen ja kohdista laipat |
| 4 | Kiristä pultit tähtikuviolla 60 %:iin tavoitemomentista | Purista tiiviste vähitellen |
| 5 | Kiristä pultit tähtikuviolla 100 %:iin tavoitemomentista | Saavuta lopullinen esilataus |
| 6 | Tarkista vääntömomentti 24 tunnin kuluttua | Kompensoi virumista ja rentoutumista |
Ningbo Kaxite Sealing Materials Co., Ltd. tarjoaa asiakkaillemme yksityiskohtaiset pulttimenettelyt rengasliitostiivisteillemme. Tarjoamme myös koulutusta ja paikan päällä tapahtuvaa tukea varmistaaksemme, että esikuormitus tapahtuu oikein. Tavoitteemme on auttaa asiakkaitamme saavuttamaan luotettava tiiviste joka kerta.
Rengasliitostiivisteen tärkeimmät tiedot sisältävät tiivisteen koon, paineluokan, materiaalin, poikkileikkaustyypin ja kovuuden. Alla olevassa taulukossa on yhteenveto rengasliitostiivisteidemme tyypillisistä teknisistä tiedoista.
| Erittely | Alue | Huomautuksia |
| Koko | 1/2" - 36" | API 6A / ASME B16.20 mukaan |
| Paineluokka | Luokka 150–2500 | Myös API 6A -paineet |
| Materiaali | Pehmeä rauta, hiiliteräs, SS304, SS316, Monel, Inconel | Valittu sovelluksen perusteella |
| Poikkileikkauksen tyyppi | Soikea (R), kahdeksankulmainen (RX), tehokas (BX) | Valittu paineen ja uran perusteella |
| Kovuus | Materiaalistandardin mukaan | Valittu laippamateriaalin perusteella |
| Pintakäsittely | Ra 1,6 - 3,2 µm | Varmistaa oikean istuvuuden |
| Standardit | API 6A, ASME B16.20, DIN 2693 | Kansainvälisten standardien noudattaminen |
Valmistamme tehtaallamme rengasliitostiivisteitä näiden ja muiden vaatimusten täyttämiseksi. Voimme räätälöidä tiivisteen vastaamaan erityisiä projektin vaatimuksia, mukaan lukien erikoismateriaalit, erikoiskoot ja erityiset poikkileikkaukset. Suunnittelutiimimme voi auttaa valintaprosessissa ja antaa yksityiskohtaisia teknisiä tietoja projektistasi.
Kysymys 1: Mikä on suositeltu pultin esijännitys rengasliitoksen tiivisteelle?
Vastaus: Suositeltu pultin esijännitys riippuu tiivisteen koosta, paineluokasta, tiivistemateriaalista ja laipan materiaalista. Se lasketaan yleensä käyttämällä ASME:n kattila- ja paineastiakoodia tai vastaavaa standardia. Esijännityksen on oltava riittävä luomaan vaadittu tiivistysjännitys ilman laippaa tai pultteja. Ningbo Kaxite Sealing Materials Co., Ltd. tarjoaa yksityiskohtaisia pulttisuosituksia jokaiselle rengasliitostiivisteellemme.
Kysymys 2: Voidaanko rengasliitoksen tiivistettä käyttää uudelleen?
Vastaus: Yleensä rengasniveltiivistettä ei tule käyttää uudelleen. Kun tiiviste puristetaan kokoon, se muuttaa muotoaan plastisesti mukautuakseen uraan. Tämä muodonmuutos on pysyvä, eikä tiiviste palaa alkuperäiseen muotoonsa. Rengasnivelen tiivisteen uudelleenkäyttö voi johtaa vuotoon, koska tiiviste ei tiivisty kunnolla toisella kerralla. Alan standardi on vaihtaa tiiviste aina kun liitos avataan. Tehtaamme suosittelee uuden tiivisteen käyttöä jokaiseen kokoonpanoon.
Kysymys 3: Mitä eroa on soikealla ja kahdeksankulmaisella rengasliitoksen tiivisteellä?
Vastaus: Soikealla tiivisteellä (R-tyyppi) on pyöristetty poikkileikkaus ja sitä käytetään vakiosovelluksissa. Kahdeksankulmaisessa tiivisteessä (RX-tyyppi) on tasainen poikkileikkaus, joka tarjoaa tehokkaamman tiivistyksen korkeammissa paineissa. Kahdeksankulmainen tiiviste vaatii erilaisen uramallin kuin soikea tiiviste. Valinta näiden kahden välillä riippuu paineluokasta ja laipan urasta. Suunnittelutiimimme voi auttaa sinua valitsemaan oikean tyypin sovelluksellesi.
Kysymys 4: Mistä tiedän, vuotaako rengasliitoksen tiiviste?
Vastaus: Vuotavan rengasliitoksen tiivisteen merkkejä ovat näkyvä nesteen tai kaasun vuotaminen liitoksesta, järjestelmän paineen lasku ja sihisevä ääni. Jos epäilet vuotoa, liitoksesta on poistettava paine ja se on tarkastettava välittömästi. Tiiviste on vaihdettava ja laipan ura on tarkastettava vaurioiden varalta. Vuodot voivat olla vaarallisia, erityisesti korkeapaine- tai myrkyllisissä palveluissa, joten niitä ei pidä koskaan jättää huomiotta.
Kysymys 5: Mikä on rengasliitoksen tiivisteen laipan oikea kiristyskuvio?
Vastaus: Oikea kiristyskuvio on tähtikuvio, jossa pultit kiristetään ristikkäisessä järjestyksessä. Pultit tulee kiristää useassa vaiheessa, tyypillisesti 30 %, 60 % ja 100 % tavoitemomentista. Näin varmistetaan, että tiiviste puristuu tasaisesti ja laipat pysyvät samansuuntaisina. Ensimmäisen kiristyksen jälkeen vääntömomentti tulee tarkistaa 24 tunnin kuluttua virumisen ja rentoutumisen kompensoimiseksi. Ningbo Kaxite Sealing Materials Co., Ltd. tarjoaa yksityiskohtaisia kiristysmenettelyjä rengasliitostiivisteillemme.
Pultin esijännitys on voima, joka aktivoi rengasliitostiivisteen tiivistyskyvyn. Ilman riittävää esijännitystä tiiviste ei voi vääntyä ja luoda korkeapainekontaktia, joka on tarpeen korkeapaineisten ja korkean lämpötilan liitosten tiivistämiseen. Pultin esijännitys on laskettava huolellisesti, käytettävä ja valvottava luotettavan tiivistyksen varmistamiseksi. Tiivistemateriaalilla, laipan uralla ja pulttien kiinnitysmenettelyllä on kaikki rooli tiivistyskyvyssä. Ningbo Kaxite Sealing Materials Co., Ltd:n tehtaallamme on asiantuntemus ja kokemus vaativimpienkin vaatimusten mukaisten rengasliitostiivisteiden valmistamisesta. Käytämme korkealaatuisia materiaaleja, tarkkaa koneistusta ja tiukkaa testausta varmistaaksemme, että jokainen valmistamamme tiiviste toimii luotettavasti. Tarjoamme myös kattavaa teknistä tukea auttaaksemme asiakkaitamme saavuttamaan onnistuneen tiivisteen.
Olitpa suunnittelemassa uutta korkeapainejärjestelmää tai ylläpitämässä olemassa olevaa, pyydämme sinua ottamaan yhteyttä tekniseen tiimiimme keskustellaksesi tarpeistasi. Voimme tarjota tuotespesifikaatioita, pulttisuosituksia ja tukea paikan päällä. Sitoutumisemme laatuun ja asiakastyytyväisyyteen on tehnyt meistä luotettavan kumppanin tiivistyssovelluksissa ympäri maailmaa.
Ota yhteyttä Ningbo Kaxite Sealing Materials Co., Ltd.:hen tänäänkeskustellaksesi rengasliitostiivistevaatimuksistasi ja selvittääksesi, kuinka tuotteemme voivat varmistaa luotettavan tiivisteen vaativimmissakin sovelluksissasi.
