Pohjanmerellä sijaitsevalla offshore-öljylautalla korkeapaineinen kaasulinja toimii 350 baarin paineessa ja 120 °C:ssa. Putkenosat yhdistävät laipat on tiivistettyRengasliitoksen tiivisteetvalmistettu ruostumattomasta teräksestä SS316L. Näiden tiivisteiden on kestettävä prosessinesteen äärimmäisen paineen ja lämpötilan lisäksi myös suolasumun, kosteuden ja meren jatkuvan liikkeen säälimätön hyökkäys. Tiivistevika ei ole pieni haitta; se on katastrofaalinen tapahtuma, joka voi johtaa tulipaloon, räjähdykseen, ympäristökatastrofiin ja ihmishenkien menetyksiin. Tiivistemateriaalin valinta on siksi yksi offshore-tekniikan kriittisimmistä päätöksistä. SS316L on noussut suositeltavaksi materiaaliksi rengasliitostiivisteissä näissä ympäristöissä, koska se tarjoaa ainutlaatuisen korroosionkestävyyden, mekaanisen lujuuden ja lämpöstabiilisuuden yhdistelmän, jota mikään muu materiaali ei voi verrata vastaavaan hintaan.
Rengasliitostiivisteet ovat metallisia tiivisteitä, joita käytetään korkeapaineisissa ja korkeissa lämpötiloissa. Ne on suunniteltu sopimaan erityisesti koneistettuun uraan laippapinnassa, jolloin syntyy metalli-metallitiiviste, kun laipat pultataan yhteen. Tiivistystoiminta perustuu tiivistemateriaalin muodonmuutokseen uraan, mikä luo tiiviin, vuotamattoman liitoksen. Tiivisteen materiaali määrittää sen kyvyn kestää sovelluksen syövyttäviä ja mekaanisia rasituksia. SS316L, vähähiilinen versio standardin 316 ruostumattomasta teräksestä, sopii erityisen hyvin meri- ja offshore-ympäristöihin, koska se kestää erinomaisen kloridipistesyöpymisen ja rakokorroosion. kloNingbo Kaxite Sealing Materials Co., Ltd., Tehtaamme on valmistanut rengasliitostiivisteitä SS316L:stä ja muista korkean suorituskyvyn metalliseoksista yli 15 vuoden ajan, ja olemme hioneet materiaalivalikoimaamme ja tuotantoprosessejamme täyttämään offshore-teollisuuden vaativimmatkin vaatimukset.
Meriympäristö on yksi syövyttävimmistä luonnossa esiintyvistä ympäristöistä maan päällä. Merivesi sisältää noin 3,5 % liuenneita suoloja, pääasiassa natriumkloridia, sekä pienempiä määriä magnesium-, kalsium- ja kaliumsuoloja. Nämä suolat tekevät merivedestä erinomaisen elektrolyytin, joka nopeuttaa sähkökemiallisia korroosioprosesseja. Metallikomponenteille kloridi-ionien, liuenneen hapen ja kosteuden yhdistelmä saa aikaan säälimättömän hyökkäyksen, joka voi aiheuttaa korkealaatuistenkin materiaalien hajoamisen ajan myötä. Offshore-sovelluksissa haasteet ovat vielä suurempia. Ilmakehä on kyllästetty suolasuihkeella, lämpötilat vaihtelevat trooppisen lämmön ja arktisen kylmän välillä ja mekaaniset rasitukset ovat voimakkaita. Alla olevassa taulukossa on yhteenveto tärkeimmistä korroosiohaasteista meri- ja offshore-ympäristöissä.
| Korroosiohaaste | Kuvaus | Vaikutus tiivisteisiin |
| Chloride Pitting | Paikallinen kloridi-ionien hyökkäys | Neulanreiät ja pinnan huononeminen |
| Rakokorroosio | Hyökkäys pysähtyneillä alueilla | Hajoaminen tiivistyspinnoilla |
| Galvaaninen korroosio | Erilaiset metallit kosketuksissa | Vähemmän jalometallin nopeutettu korroosio |
| Stressikorroosiohalkeilu | Korroosio vetojännityksen alaisena | Äkillinen halkeilu ja epäonnistuminen |
| Eroosio Korroosio | Suurinopeuksinen nestevirtaus | Suojaavan oksidin mekaaninen poisto |
Rengasniveltiivisteiden korroosion seuraukset ovat vakavia. Syöpynyt tiiviste voi menettää tiivistysvoimansa, mikä johtaa vuotoihin. Murtunut tiiviste voi epäonnistua katastrofaalisesti. Offshore-öljy- tai kaasualustalla tiivisteen vuoto voi vapauttaa syttyviä hiilivetyjä, mikä aiheuttaa tulipalon tai räjähdysvaaran. Meriputkessa vuoto voi aiheuttaa ympäristön saastumista. Suolanpoistolaitoksessa vuoto voi heikentää veden laatua. Korroosionkestävän materiaalin, kuten SS316L, valinta ei siksi ole vain laatuetu; se on turvallisuusvaatimus. Kaxiten tehtaallamme on laaja kokemus rengasliitostiivisteiden toimittamisesta meri- ja offshore-sovelluksiin, ja ymmärrämme materiaalien valinnan kriittisen merkityksen näissä ympäristöissä.
Valittaessa materiaalia rengasliitostiivisteille meri- ja offshore-ympäristöissä, insinöörien on valittava useista vaihtoehdoista, mukaan lukien hiiliteräs, ruostumaton teräs, duplex ruostumaton teräs ja eksoottiset seokset, kuten Inconel ja Monel. Jokaisella materiaalilla on oma yhdistelmänsä korroosionkestävyydestä, mekaanisesta lujuudesta ja hinnasta. SS316L on usein suosituin valinta, koska se tarjoaa parhaan tasapainon suorituskyvyn ja kustannusten välillä monissa merisovelluksissa. Ymmärtääksesi miksi, on hyödyllistä verrata SS316L:ää muihin yleisiin materiaaleihin. Alla olevassa taulukossa on vertailu näiden materiaalien tärkeimmistä ominaisuuksista.
| Materiaali | Korroosionkestävyys merivedessä | Mekaaninen lujuus | Maksaa | Tyypillinen sovellus |
| Hiiliteräs | Huono (vaatii pinnoituksen) | Korkea | Matala | Ei-kriittiset, kuivat sovellukset |
| SS304 | Keskivaikea (klorideissa kuoppainen) | Korkea | Matala | Yleiskäyttöinen, leuto ympäristö |
| SS316L | Erinomainen (kestää kloridipisteitä) | Korkea | Keskikokoinen | Meri-, offshore-, kemiallinen käsittely |
| Duplex SS | Erinomainen | Erittäin korkea | Korkea | Korkeapaineinen, korkean lämpötilan meri |
| Inconel 625 | Erinomainen | Erittäin korkea | Erittäin korkea | Äärimmäiset ympäristöt, hapan kaasu |
| Monel 400 | Erinomainen | Korkea | Korkea | Merivesiputket, lämmönvaihtimet |
SS316L:n tärkein etu SS304:ään verrattuna on sen molybdeenipitoisuus. SS316L sisältää 2-3 % molybdeeniä, mikä parantaa merkittävästi sen piste- ja rakokorroosionkestävyyttä kloridipitoisissa ympäristöissä. SS304, joka ei sisällä molybdeeniä, on herkkä pistesyöpymiselle merivedessä, erityisesti seisovilla alueilla, joissa kloridit voivat keskittyä. Duplex ruostumaton teräs tarjoaa vielä paremman lujuuden ja korroosionkestävyyden, mutta se on kalliimpaa ja vaikeampi työstää. Inconel ja Monel tarjoavat korkeimman korroosionkestävyyden, mutta niiden kustannukset voivat olla kohtuuttomia monissa sovelluksissa. SS316L tarjoaa parhaan yhdistelmän korroosionkestävyyttä, mekaanista lujuutta ja kustannuksia useimpiin meri- ja offshore-rengasliitostiivisteisiin.
SS316L:n "L" tarkoittaa "vähähiiltä". Standardin SS316:n hiilipitoisuus on enintään 0,08 %, kun taas SS316L:n hiilipitoisuus on enintään 0,03 %. Tämä ero saattaa tuntua pieneltä, mutta sillä on merkittävä vaikutus materiaalin suorituskykyyn hitsauksessa ja korkeissa lämpötiloissa. Kun austeniittisia ruostumattomia teräksiä, kuten SS316, kuumennetaan 425–815 °C:n lämpötiloihin, raerajoille muodostuu kromikarbidisaostumia. Tämä prosessi tunnetaan herkistymisenä. Kromikarbidien muodostuminen kuluttaa kromia ympäröiviä alueita ja vähentää niiden korroosionkestävyyttä. Meriympäristössä herkistyneet alueet ovat erittäin herkkiä rakeiden väliselle korroosiolle. Pienentämällä hiilipitoisuutta SS316L minimoi kromikarbidien muodostumisen tehden siitä kestävän herkistymistä ja rakeiden välistä korroosiota vastaan.
SS316L:n alhainen hiilipitoisuus parantaa myös sen hitsattavuutta. Kun SS316 hitsataan, lämpövaikuttama alue voi herkistyä, jos hiilipitoisuus on liian korkea. SS316L voidaan hitsata useimmissa sovelluksissa ilman hitsauksen jälkeistä lämpökäsittelyä, koska alhainen hiilipitoisuus estää herkistymisen. Tämä on erityisen tärkeää rengasliitostiivisteille, jotka voidaan valmistaa hitsaamalla tai koneistamalla. Alla olevassa taulukossa on yhteenveto SS316L:n tärkeimmistä kemiallisista ja mekaanisista ominaisuuksista.
| Omaisuus | Erittely |
| Hiili (C) max | 0,03 % |
| Kromi (Cr) | 16-18 % |
| Nikkeli (Ni) | 10-14 % |
| Molybdeeni (Mo) | 2-3 % |
| Mangaani (Mn) max | 2,0 % |
| Pii (Si) max | 0,75 % |
| Fosfori (P) max | 0,045 % |
| Rikki (S) max | 0,030 % |
| Vetolujuus | 485 - 690 MPa |
| Tuottovoima (0,2 % offset) | 170-310 MPa |
| Pidentymä | 40 % min |
| Kovuus (Rockwell B) | 95 max |
Ningbo Kaxite Sealing Materials Co., Ltd.:ssä tehtaamme käyttää vain sertifioitua SS316L-materiaalia hyvämaineisilta toimittajilta. Tarkistamme jokaisen vastaanottamamme materiaalierän kemiallisen koostumuksen ja mekaaniset ominaisuudet. Suoritamme myös valmiille tiivisteillemme rakeiden välistä korroosiotestiä varmistaaksemme, että ne täyttävät ASTM A262 Practice E:n vaatimukset. Tämä tiukka laadunvalvonta varmistaa, että rengasliitostiivisteemme tarjoavat luotettavaa suorituskykyä vaativimmissa meri- ja offshore-ympäristöissä.
Rengasliitostiivisteen suorituskyky ei riipu pelkästään materiaalista vaan myös sen geometriasta. Tiiviste on suunniteltu sopimaan laippapinnassa olevaan uraan. Kun laipat pultataan yhteen, tiiviste puristuu kokoon ja sen materiaali muuttaa muotoaan täyttääkseen uran ja muodostaen tiivisteen. Tiivisteen ja uran muoto määrää tiivistysmekanismin. On olemassa useita vakiorengasliitostiivisteprofiileja, joista jokaisella on omat ominaisuutensa. Yleisimmät ovat R-, RX- ja BX-tyypit. R-tyyppi on soikea tai kahdeksankulmainen rengas, jota käytetään vakiosovelluksissa. RX-tyyppi on modifioitu soikea rengas, jota käytetään korkeapainesovelluksissa. BX-tyyppi on kuusikulmainen rengas, jota käytetään korkean paineen ja korkean lämpötilan sovelluksissa. Alla olevassa taulukossa on yhteenveto näiden profiilien tärkeimmistä ominaisuuksista.
| Profiili | Muoto | Paineluokitus | Tyypillinen sovellus |
| R | Soikea tai kahdeksankulmainen | Jopa 10 000 psi | Yleiskäyttöinen, kaivonpäät |
| RX | Muokattu soikea | Jopa 15 000 psi | Korkeampi paine, hapan palvelu |

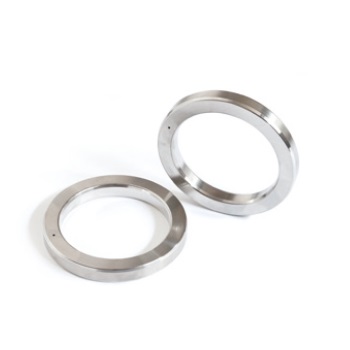

| BX | Kuusikulmainen | Jopa 20 000 psi | Korkea paine, korkea lämpötila |
Profiilin valinta riippuu paineesta, lämpötilasta ja tiivistettävän nesteen laadusta. R-tyyppi on yleisin ja sopii monenlaisiin sovelluksiin. RX-tyyppiä käytetään korkeapainesovelluksissa, ja sen geometria on hieman erilainen, mikä parantaa tiivistyskykyä. BX-tyyppiä käytetään vaativimmissa sovelluksissa ja se on suunniteltu tarjoamaan luotettava tiiviste jopa 20 000 psi:n paineissa. Ningbo Kaxite Sealing Materials Co., Ltd.:ssä tehtaamme valmistaa rengasliitostiivisteitä kaikissa näissä profiileissa eri kokoisina, jotta ne sopivat vakiolaippaerittelyihin.
Seuraavassa taulukossa on SS316L-rengasliitostiivisteidemme tärkeimmät suorituskykyvaatimukset. Nämä spesifikaatiot perustuvat standarditestauksiin, ja ne ovat viitteellisiä insinööreille ja hankintaasiantuntijoille.
| Parametri | Erittely | Testistandardi |
| Materiaali | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Kovuus | ≤ 160 HBW | ASTM E10 |
| Vetolujuus | ≥ 485 MPa | ASTM E8 |
| Tuottovoima | ≥ 170 MPa | ASTM E8 |
| Pidentymä | ≥ 40 % | ASTM E8 |
| Rakeiden välinen korroosio | Syöttö | ASTM A262 -harjoitus E |
| Max käyttölämpötila | 800°C (jatkuva) | — |
| Max käyttöpaine | 20 000 psi (profiilista riippuen) | — |
| Pintakäsittely | Ra 1,6 µm max | — |
| Vakiokoot | R-, RX-, BX-profiilit API 6A:n mukaan | API 6A |
Valmistamme tehtaallamme rengasliitostiivisteitä näiden ja muiden vaatimusten täyttämiseksi. Voimme valmistaa myös räätälöityjä tiivisteitä erikoissovelluksiin. Laadunvalvontaprosessimme sisältää mittatarkastuksen, materiaalisertifioinnin ja suorituskyvyn testauksen. Toimitamme jokaiselle tilaukselle vaatimustenmukaisuustodistuksen, jossa dokumentoidaan materiaalin koostumus, mekaaniset ominaisuudet ja testitulokset. Tämän tason dokumentointi on välttämätöntä offshore-sovelluksissa, joissa jäljitettävyys ja laadunvarmistus ovat kriittisiä.
Kysymys 1: Mitä eroa on SS316- ja SS316L-rengasliitostiivisteillä?
Vastaus: Ensisijainen ero on hiilipitoisuus. SS316:n hiilipitoisuus on enintään 0,08 %, kun taas SS316L:n hiilipitoisuus on enintään 0,03 %. SS316L:n pienempi hiilipitoisuus tekee siitä kestävän herkistymistä ja rakeiden välistä korroosiota vastaan, mikä on tärkeää hitsatuissa ja korkeissa lämpötiloissa. Meri- ja offshore-ympäristöissä SS316L on yleensä suositeltava sen erinomaisen korroosionkestävyyden vuoksi.
Kysymys 2: Voidaanko SS316L-rengasliitostiivisteitä käyttää hapankaasupalveluissa?
Vastaus: SS316L:tä ei suositella hapankaasuhuoltoon (H2S-pitoiset ympäristöt), koska se on herkkä sulfidijännityshalkeilulle. Hapankaasusovelluksiin tarvitaan tyypillisesti kovempaa materiaalia, kuten Inconel 625 tai duplex ruostumaton teräs. Tiivistemateriaalin valinnan tulee perustua prosessinesteen erityiseen koostumukseen ja olosuhteisiin. Tekninen tiimimme voi neuvoa parhaan materiaalin sovellukseesi.
Kysymys 3: Mikä on korkein lämpötila, jonka SS316L-rengasliitostiivisteet kestävät?
Vastaus: SS316L rengasliitostiivisteet kestävät jatkuvaa käyttölämpötilaa jopa 800 °C. Yli 425 °C:n lämpötiloissa materiaali voi kuitenkin olla herkistynyt, jos sitä ei ole stabiloitu kunnolla. Korkean lämpötilan sovelluksissa on tärkeää varmistaa, että materiaali on lämpökäsitelty asianmukaisesti ja että materiaali on testattu rakeiden välisen korroosionkestävyyden suhteen. Tehtaamme tarjoaa sertifikaatin rakeiden väliseen korroosiotestaukseen kaikille korkean lämpötilan tiivisteille.
Kysymys 4: Kuinka valitsen sovellukselleni oikean rengasliitoksen tiivisteprofiilin?
Vastaus: Profiilin valinta riippuu paineesta, lämpötilasta ja nesteen luonteesta. R-tyyppi soveltuu yleiskäyttöisiin sovelluksiin 10 000 psi:iin asti. RX-tyyppiä käytetään korkeammissa paineissa aina 15 000 psi:iin asti. BX-tyyppiä käytetään vaativimpiin sovelluksiin aina 20 000 psi:iin asti. Laipan tekniset tiedot määräävät myös vaaditun profiilin. Tekninen tiimimme voi auttaa sinua valitsemaan oikean profiilin sovelluksellesi.
Kysymys 5: Mitä asiakirjoja SS316L-rengasliitostiivisteiden mukana toimitetaan?
Vastaus: Toimitamme jokaiselle tilaukselle vaatimustenmukaisuustodistuksen, joka dokumentoi materiaalin koostumuksen, mekaaniset ominaisuudet ja testitulokset. Tämä sisältää kemiallisen analyysin, vetolujuustestin tulokset, kovuustestin tulokset ja rakeiden välisen korroosion testitulokset. Toimitamme myös mittatarkastusraportit ja materiaalin jäljitettävyystodistuksen. Tämä asiakirja on olennainen laadunvarmistuksen ja säännösten noudattamisen kannalta meri- ja offshore-sovelluksissa.
SS316L-rengasliitostiivisteet ovat ihanteellinen valinta meri- ja offshore-sovelluksiin, koska ne tarjoavat ainutlaatuisen yhdistelmän korroosionkestävyyttä, mekaanista lujuutta ja lämpöstabiilisuutta. SS316L:n molybdeenipitoisuus tarjoaa erinomaisen kestävyyden kloridipiste- ja rakokorroosiota vastaan, kun taas alhainen hiilipitoisuus estää herkistymistä ja rakeiden välistä korroosiota. Materiaali voidaan työstää erilaisiksi profiileiksi vastaamaan sovelluksen paine- ja lämpötilavaatimuksia. Ja se voidaan sertifioida täyttämään tiukimmatkin laatustandardit. Ningbo Kaxite Sealing Materials Co., Ltd.:n tehtaallamme on asiantuntemus ja laitteet valmistaa SS316L-rengasliitostiivisteitä, jotka täyttävät offshore-teollisuuden vaativimmatkin vaatimukset.
Olitpa suunnittelemassa uutta offshore-alustaa tai ylläpitämässä olemassa olevaa, pyydämme sinua ottamaan yhteyttä tekniseen tiimiimme keskustellaksesi tiivistevaatimuksistasi. Voimme tarjota yksityiskohtaisia tuotespesifikaatioita, materiaalisertifikaatteja ja sovellustukea. Sitoutumisemme laatuun ja asiakastyytyväisyyteen on tehnyt meistä luotettavan kumppanin tiivistysratkaisuissa kaikkialla maailmassa.
Ota yhteyttä Ningbo Kaxite Sealing Materials Co., Ltd.:hen tänäänkeskustellaksesi rengasliitostiivistevaatimuksistasi ja selvittääksesi, kuinka SS316L-tiivisteemme voivat vastata meri- ja offshore-sovellustesi haasteisiin.
