Petrokemian teollisuudessa yksittäinen laippavuoto korkeapaineisessa hydrokrakkauksessa voi laukaista hätäpysäytyksen, joka maksaa yli 500 000 dollaria päivässä menetetyn tuotannon vuoksi. Voimalaitoksessa turbiinin tulolaipan höyryvuoto voi pakottaa päiviä kestävän pakkoseisokin. Nämä eivät ole harvinaisia tapahtumia. Ne ovat välitöntä seurausta tiivistysvirheistä ja ovat yksi merkittävimmistä raskaan teollisuuden suunnittelemattomien huollon ja tuotantotappioiden lähteistä. Tämän haasteen keskiössä oleva komponentti on tiiviste. Ja tiivisteistä yksi malli on osoittautunut poikkeuksellisen tehokkaaksi näiden kalliiden vikojen estämisessä: rengasliitoksen tiiviste.
Rengasliitoksen tiiviste on metallinen tiiviste, jota käytetään korkeapaineisissa ja korkeissa lämpötiloissa olevissa sovelluksissa, joissa luotettavuudesta ei voida kiistää. Toisin kuin pehmeät tiivisteet, jotka luottavat tiivisteen kokoonpuristumiseen, rengasliitoksen tiiviste luo tiivisteen tarkan metalli-metallikontaktin kautta tiivisteen ja laippapinnoissa olevan uran välillä. Tämä rakenne tarjoaa tiivisteen, joka kestää puhallusta, kestää erittäin lämpöä ja kestää paineita, jotka tuhoavat muun tyyppisiä tiivisteitä. Tuloksena on dramaattinen suunnittelematon huollon ja tuotantohäviöiden väheneminen. Tämä artikkeli selittää, kuinka rengasliitostiiviste saavuttaa tämän, tutkimalla sen suunnittelua, materiaaleja, asennusta ja suorituskykyä vaativimmissa teollisuusympäristöissä. Ningbo Kaxite Sealing Materials Co., Ltd.:ssä tehtaamme on valmistanutRengasliitoksen tiivisteetyli kahden vuosikymmenen ajan, ja olemme nähneet omakohtaisesti, kuinka oikea tiiviste voi muuttaa laitoksen luotettavuutta.
Rengasliitoksen tiiviste on umpimetallinen tiivisterengas, joka on koneistettu tarkkojen mittojen mukaan ja suunniteltu sopimaan vastaavaan laippapintoihin koneistettuun uraan. Tiiviste on tyypillisesti poikkileikkaukseltaan soikea tai kahdeksankulmainen, ja sitä on saatavana API 6A:n ja ASME B16.20:n määrittelemissä vakiokokoissa. Kun laippapultit kiristetään, tiiviste puristuu kahden urapinnan väliin. Metalli deformoituu hieman ja muodostaa tiiviin linjakosketustiivisteen. Tämä eroaa olennaisesti pehmeästä tiivisteestä, joka perustuu materiaalin kokoonpuristuvuuteen täyttääkseen laipan pinnan epätasaisuudet. Rengasliitoksen tiiviste luottaa uran ja tiivisteen tarkkaan geometriaan tiivisteen luomiseksi, joka on sekä kestävä että luotettava.
Rengasniveltiivisteen tärkein etu on sen kestävyys puhallusta vastaan. Pehmeässä tiivisteessä tiiviste on rajattu laippapintojen väliin, mutta se ei ole mekaanisesti lukittu paikalleen. Jos sisäinen paine ylittää pulttien puristusvoiman, tiiviste voidaan työntää ulos liitoksesta - ilmiö tunnetaan nimellä puhallus. Tämä on katastrofaalinen vika, joka vapauttaa prosessinestettä ja voi aiheuttaa loukkaantumisen tai kuoleman. Rengasliitoksen tiiviste ei voi puhaltaa ulos, koska se on mekaanisesti juuttunut uraan. Ura toimii suojasäiliönä ja tiiviste puristuu sen sisään. Vaikka pulttikuorma katoaisi, tiiviste pysyy paikallaan ja säilyttää tiivisteen. Tämä on kriittinen turvallisuusominaisuus korkeapainesovelluksissa.
Alla olevassa taulukossa verrataan rengasliitostiivisteiden ja pehmeiden tiivisteiden suunnitteluominaisuuksia ja suorituskykyominaisuuksia.
| Ominaisuus | Rengasliitoksen tiiviste | Pehmeä tiiviste (arkki) |
| Tiivistysmekanismi | Metalli-metalli linjakosketus | Pehmeän materiaalin puristus |
| Puhallusvastus | Erinomainen (mekaanisesti loukkuun) | Huono (voidaan puristaa) |
| Paineluokitus | Jopa 10 000 psi (690 bar) | Jopa 1000 psi (69 bar) |
| Lämpötilaluokitus | Jopa 1000°C (materiaalista riippuen) | Jopa 500°C (materiaalista riippuen) |
| Uudelleenkäytettävyys | Ei suositella | Ei suositella |
| Tyypilliset sovellukset | Kaivonpäät, putkistot, jalostamot, voimalaitokset | Yleiset teollisuusputket, matalapainejärjestelmät |

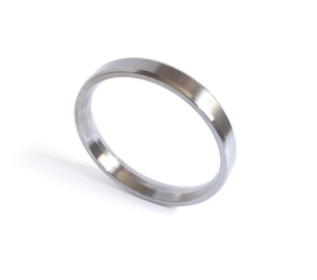

Rengasniveltiivisteen rakenne on standardoitu vaihdettavuuden varmistamiseksi. Yleisimmät mallit ovat R-tyyppi (ovaali tai kahdeksankulmainen), RX-tyyppi (korkeammille paineille) ja BX-tyyppi (erittäin korkeille paineille). Jokaisella tyylillä on tietty urageometria ja paineluokitus. kloNingbo Kaxite Sealing Materials Co., Ltd., Valmistamme kaikki kolme tyyliä erilaisista materiaaleista vastaamaan eri sovellusten vaatimuksia.
Rengasniveltiivisteen metalli-metallitiiviste on avain sen kykyyn estää räjähdys ja vuoto. Kun laippapultit kiristetään, tiiviste puristuu urien pintoja vasten. Alkukosketin on linjakosketin – tiivisteen kaareva pinta kohtaa uran tasaisen pinnan. Pulttikuorman kasvaessa kosketuslinjan metalli deformoituu plastisesti, jolloin syntyy laajempi kosketusalue. Tämä muodonmuutos rajoittuu hyvin pienelle alueelle, ja se luo tiivisteen, joka on sekä tiivis että joustava. Tiiviste on tiukka, koska metalli-metalli-kontakti eliminoi mikroskooppiset raot, jotka mahdollistaisivat nesteen karkaamisen. Se on joustava, koska tiivisteen ja laipan elastinen muodonmuutos mahdollistaa liitoksen mukautumisen pieniin liikkeisiin menettämättä kosketusta.
Uran geometria on kriittinen tiivisteen suorituskyvyn kannalta. Ura on koneistettu tarkkaan kulmaan (yleensä 23° R-tyypin tiivisteille) ja syvyyteen. Kun tiiviste puristetaan kokoon, uran kiilatoiminta pakottaa tiivistemateriaalin tiiviiseen kosketukseen urapintojen kanssa. Tämä luo tiivisteen, joka tiukenee paineen kasvaessa. Tämä tunnetaan painevoimalla toimivana tiivisteenä. Mitä korkeampi sisäinen paine, sitä enemmän tiiviste pakotetaan urien pintoja vasten ja sitä tiukempi tiiviste tulee. Tämä on vastakohta pehmeälle tiivisteelle, joka voidaan pakottaa ulos liitoksesta korkealla paineella. Alla oleva taulukko näyttää sisäisen paineen ja rengasliitoksen tiivistysvoiman välisen suhteen.
| Sisäinen paine (bar) | Tiivistysvoima (N/mm) | Kosketusstressi (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Painevoimalla toimiva tiiviste tekee rengasliitoksen tiivisteestä niin tehokkaan estämään puhalluksen. Vaikka pultin kuormitus pienenee lämpölaajenemisen tai rentoutumisen vuoksi, sisäinen paine jatkaa tiivisteen jännitteenä. Tämä on kriittinen turvallisuusominaisuus korkeapainesovelluksissa. Testaamme tehtaallamme jokaisen rengasliitoksen tiivistyserän varmistaaksemme niiden painevoimalla toimivan tiivistyksen. Käytämme hydraulista testilaitetta, joka kohdistaa sisäistä painetta testilaippaan ja mittaa vuodon. Tiivisteemme saavuttavat jatkuvasti vuotomääriä, jotka ovat selvästi API 6A:n ja ASME B16.20:n sallitut rajat alapuolella.
Materiaali, josta rengasliitostiiviste on valmistettu, määrittää sen kyvyn kestää sovelluksen syövyttäviä ja lämpöolosuhteita. Väärästä materiaalista valmistettu tiiviste rikkoutuu ennenaikaisesti, mikä johtaa suunnittelemattomiin huolloihin ja tuotannon menetyksiin. Yleisimmät rengasliitostiivisteiden materiaalit ovat pehmeä rauta, vähähiilinen teräs, ruostumaton teräs (304, 316, 321) ja eksoottiset seokset, kuten Inconel, Monel ja Hastelloy. Jokaisella materiaalilla on tietty lämpötila- ja korroosionkestävyysalue. Materiaalin valinnan tulee perustua prosessinesteeseen, käyttölämpötilaan ja vaadittuun käyttöikään.
Pehmeä rauta on taloudellisin materiaali, ja se soveltuu alhaisiin lämpötiloihin, syövyttämättömiin sovelluksiin. Vähähiilistä terästä käytetään hieman vaativampiin sovelluksiin. Ruostumattomat teräkset 304 ja 316 ovat teollisuuden työhevosia, jotka tarjoavat hyvän korroosionkestävyyden ja kestävyyden korkeissa lämpötiloissa. Ruostumaton teräs 321 on stabiloitu titaanilla estämään rakeiden välistä korroosiota korkeissa lämpötiloissa. Inconelia ja Monelia käytetään kaikkein aggressiivisimmissa ympäristöissä, kuten sellaisissa, jotka sisältävät klorideja tai korkean lämpötilan höyryä. Alla oleva taulukko antaa oppaan yleisten rengasliitostiivistemateriaalien lämpötila- ja korroosiorajoista.
| Materiaali | Max. Lämpötila (°C) | Korroosionkestävyys | Tyypilliset sovellukset |
| Pehmeä rauta | 400 | Huono | Matalapaineiset, syövyttämättömät palvelut |
| Vähähiilinen teräs | 500 | Reilu | Yleinen teollisuusputkisto |
| Ruostumaton teräs 304 | 700 | Hyvä | Suurin osa jalostamo- ja petrokemian palveluista |
| Ruostumaton teräs 316 | 800 | Erittäin hyvä | Syövyttävät ympäristöt, korkean lämpötilan höyry |
| Ruostumaton teräs 321 | 900 | Erittäin hyvä | Korkeiden lämpötilojen sovellukset |
| Inconel 625 | 1 000 | Erinomainen | Äärimmäinen lämpötila, erittäin syövyttävä |
| Monel 400 | 800 | Erinomainen | Klorideja sisältävät ympäristöt |
Oikean materiaalin valinta on kriittinen suunnittelupäätös. Tiiviste, joka ei kestä prosessinestettä, syöpyy, menettää tiivistyskykynsä ja mahdollisesti saastuttaa prosessin. Tiiviste, jota ei ole suunniteltu käyttölämpötilaan, pehmenee tai hiipii menettäen esijännityksensä ja mahdollistaen vuodon. Teemme Kaxitella tiivistä yhteistyötä asiakkaidemme kanssa valitaksemme optimaalisen materiaalin jokaiseen käyttötarkoitukseen. Ylläpidämme kattavaa materiaalien yhteensopivuuden tietokantaa ja voimme antaa erityisiä suosituksia prosessiolosuhteiden perusteella. Tämä palvelu on yksi tavoista auttaa asiakkaitamme vähentämään suunnittelemattomia huolto- ja tuotantohäviöitä.
Maailman kestävin rengasliitoksen tiiviste epäonnistuu, jos sitä ei asenneta oikein. Asennus on kriittinen tekijä tiivisteen luotettavuuden kannalta. Yleisimmät asennusvirheet ovat: jo puristetun tiivisteen uudelleenkäyttö, tiivisteen vaurioituminen käsittelyn aikana, uran puhdistamatta jättäminen ja pultin epätasainen kiristysmomentti. Jokainen näistä virheistä voi johtaa ennenaikaiseen epäonnistumiseen. Oikea asennus on järjestelmällinen prosessi, jota on noudatettava huolellisesti.
Ensimmäinen vaihe on tiivisteen ja uran tarkastus. Tiivisteessä ei saa olla vikoja, kuten naarmuja, kolhuja tai korroosiota. Uran on oltava puhdas, kuiva, eikä siinä saa olla roskia tai vanhaa tiivistemateriaalia. Kaikki uran vauriot siirtyvät tiivisteeseen, mikä estää oikean tiivistyksen. Toinen vaihe on asentaa tiiviste uraan. Tiivistettä tulee käsitellä varoen vaurioiden välttämiseksi. Se tulee asettaa uraan ja tarkistaa, että se on kunnolla paikallaan. Kolmas vaihe on kohdistaa laipat. Laippojen on oltava yhdensuuntaisia ja kohdistettu määritettyjen toleranssien sisällä. Virheellinen kohdistus aiheuttaa tiivisteen epätasaisen kuormituksen ja voi johtaa vuotoon.
Neljäs vaihe on pulttien kiristäminen. Tämä on tehtävä tähti- tai ristikuviolla, useissa ajoissa tasaisen kuormituksen varmistamiseksi. Lopullisen pultin kiristysmomentin tulee olla laipan valmistajan ohjeiden mukainen. Kalibroidun momenttiavaimen käyttö on välttämätöntä. Alla olevassa taulukossa on yhteenveto asennusvaiheista ja tärkeimmistä tarkastettavista kohdista.
| Vaihe | Toiminta | Avaimen tarkistus |
| 1 | Tarkasta tiiviste ja ura | Ei vikoja, puhdas ja kuiva |
| 2 | Asenna tiiviste uraan | Oikein istuva |
| 3 | Kohdista laipat | Yhdensuuntainen ja keskitetty |
| 4 | Kiristä pultit tähtikuvioon | Useita ajoja, tasainen vääntömomentti |
| 5 | Viimeinen vääntömomentin tarkistus | Erittelyn mukaan |
Toimitamme tehtaallamme yksityiskohtaiset asennusohjeet jokaisen toimitettavan rengasliitoksen tiivisteen mukana. Tarjoamme asiakkaillemme myös asennuskoulutusta paikan päällä. Tekninen tiimimme on käytettävissä auttamaan kaikissa asennuskysymyksissä. Näitä toimenpiteitä noudattamalla asiakkaamme voivat varmistaa, että heidän rengasliitostiivisteet tarjoavat pitkän aikavälin luotettavuuden, joka on välttämätöntä suunnittelemattomien huollon ja tuotantohäviöiden vähentämiseksi.
Rengasniveltiivisteen kokonaisomistuskustannukset (TCO) sisältävät alkuperäisen ostohinnan, asennuskustannukset, huoltokustannukset ja vikakustannukset. Vaikka rengasniveltiivisteen alkuperäinen ostohinta on korkeampi kuin pehmeän tiivisteen, TCO on usein alhaisempi, koska rengasniveltiiviste kestää pidempään ja epäonnistuu harvemmin. Pehmeän tiivisteen yksittäinen vika voi maksaa satoja tuhansia dollareita menetetyssä tuotannossa, kun taas rengasliitoksen tiiviste voi estää tämän vian. Alla olevassa taulukossa on vertailu rengasniveltiivisteen ja pehmeän tiivisteen TCO:sta 10 vuoden ajalta.
| Kustannuskomponentti | Rengasliitoksen tiiviste | Pehmeä tiiviste |
| Alkuostohinta (yksikköä kohden) | 50 dollaria | 10 dollaria |
| Vaihtojen määrä (10 vuotta) | 2 | 6 |
| Ostokulut yhteensä | 100 dollaria | 60 dollaria |
| Asennustyö (10 vuotta) | 200 dollaria | 600 dollaria |
| Epäonnistumisen kustannukset (10 vuotta) | 0 dollaria | 50 000 dollaria |
| Kokonaisomistuskustannukset | 300 dollaria | 50 660 dollaria |
Taulukko osoittaa, että rengasniveltiivisteen TCO on huomattavasti alhaisempi kuin pehmeän tiivisteen korkeammasta alkuperäisestä ostohinnasta huolimatta. Säästöt syntyvät vähentyneestä vaihtomäärästä, pienemmästä asennustyöstä ja eliminoituneista vikakustannuksista. Tämä on taloudellinen argumentti rengasliitostiivisteiden käytölle korkeapaineisissa ja korkean lämpötilan sovelluksissa. Yhden vian hinta on paljon suurempi kuin itse tiivisteen hinta. Ningbo Kaxite Sealing Materials Co., Ltd.:ssä autamme asiakkaitamme laskemaan tiivistysratkaisujensa TCO:n. Uskomme, että rengasliitostiiviste on kustannustehokkain ratkaisu vaativiin sovelluksiin.
Kysymys 1: Voidaanko rengasliitoksen tiivistettä käyttää uudelleen sen jälkeen, kun se on puristettu?
Vastaus: Ei, rengasliitoksen tiivistettä ei saa käyttää uudelleen. Kun tiiviste on puristettu kokoon, se on käynyt läpi plastisen muodonmuutoksen ja on työstetty. Sen uudelleenkäyttö ei anna luotettavaa tiivistettä. Tiiviste on vaihdettava aina, kun laippa avataan. Tämä on kriittinen turvallisuuskäytäntö. Ningbo Kaxite Sealing Materials Co., Ltd. suosittelee, että asiakkaamme pitävät riittävää varastoa varatiivisteistä varmistaakseen, ettei heillä ole houkutusta käyttää tiivistettä uudelleen hätätilanteessa.
Kysymys 2: Kuinka valitsen oikean materiaalin rengasliitoksen tiivistettä varten?
Vastaus: Materiaalin valinta riippuu prosessinesteestä, käyttölämpötilasta ja vaaditusta korroosionkestävyydestä. Matalissa lämpötiloissa, syövyttämättömissä sovelluksissa pehmeä rauta tai vähähiilinen teräs riittää. Useimpiin jalostamo- ja petrokemian sovelluksiin suositellaan ruostumatonta terästä 304 tai 316. Korkeissa lämpötiloissa tai erittäin syövyttävissä sovelluksissa saatetaan tarvita eksoottisia seoksia, kuten Inconel tai Monel. Tekninen tiimimme voi antaa erityisiä suosituksia prosessiolosuhteiden perusteella.
Kysymys 3: Mitä eroa on R-tyypin, RX-tyypin ja BX-tyypin rengasliitoksen tiivisteellä?
Vastaus: R-tyyppi on tavallinen soikea tai kahdeksankulmainen tiiviste, jota käytetään useimmissa sovelluksissa. RX-tyypissä on modifioitu geometria, joka tarjoaa tehokkaamman tiivistyksen korkeammissa paineissa. BX-tyyppi on suunniteltu erittäin korkeille paineille ja siinä on painesähköinen rakenne. Jokaisella tyypillä on tietty urageometria ja paineluokitus. Tehtaamme valmistaa kaikkia kolmea tyyppiä, ja voimme auttaa sinua valitsemaan oikean sovelluksesi.
Kysymys 4: Mistä tiedän, onko rengasliitoksen tiiviste vaurioitunut?
Vastaus: Vaurioituneessa rengasliitoksen tiivisteessä voi olla näkyviä naarmuja, kolhuja tai korroosiota. Se voi myös olla pyöreä tai sen poikkileikkaus voi olla litistynyt. Jos jokin näistä merkeistä ilmenee, tiivistettä ei saa käyttää. Pienikin vika voi estää tiivisteen kunnolla tiivistymisen. Tarkasta tiiviste aina huolellisesti ennen asennusta.
Kysymys 5: Mikä on rengasliitoksen tiivisteen suurin paine?
Vastaus: Rengasniveltiivisteen suurin paine riippuu tyypistä ja materiaalista. R-tyypin tiivisteet on tyypillisesti mitoitettu 5 000 psi:iin (345 bar). RX-tyyppiset tiivisteet on mitoitettu 10 000 psi:iin (690 bar). BX-tyyppiset tiivisteet on mitoitettu 15 000 psi:iin (1 034 bar) tai korkeampaan paineeseen. Todellinen painearvo riippuu myös laipan nimellisarvosta ja pultin kuormituksesta. Tehtaamme voi tarjota erityisiä paineluokituksia jokaiselle tiivistetyypille ja materiaalille.
Rengasniveltiiviste on kriittinen komponentti pyrittäessä vähentämään suunnittelemattomia huoltoja ja tuotantohäviöitä korkeapaineisissa teollisuusjärjestelmissä. Sen metalli-metallitiiviste, painevoimalla toimiva muotoilu ja puhalluksenkestävyys tekevät siitä luotettavimman tiivistysratkaisun vaativiin sovelluksiin. Valitsemalla oikean materiaalin, asentamalla tiivisteen oikein ja noudattamalla ennaltaehkäisevää huolto-ohjelmaa laitoksen käyttäjät voivat käytännössä eliminoida tiivisteisiin liittyvät viat. Tuloksena on korkeampi käyttöaika, pienemmät ylläpitokustannukset ja turvallisempi työympäristö.
Ningbo Kaxite Sealing Materials Co., Ltd.:ssä tehtaamme on valmistanut rengasliitostiivisteitä yli kahden vuosikymmenen ajan. Tarjoamme täydellisen valikoiman vakio- ja räätälöityjä tiivisteitä useista eri materiaaleista. Tekninen tiimimme on käytettävissä auttamaan materiaalien valinnassa, asennuskoulutuksessa ja vikojen analysoinnissa. Olemme sitoutuneet auttamaan asiakkaitamme saavuttamaan toiminnassaan korkeimman luotettavuuden ja turvallisuuden.
Ota yhteyttä Ningbo Kaxite Sealing Materials Co., Ltd.:hen tänäänsaadaksesi lisätietoja rengasliitostiivisteistämme ja siitä, kuinka ne voivat vähentää suunnittelematonta huoltoa ja tuotantohäviöitä.
